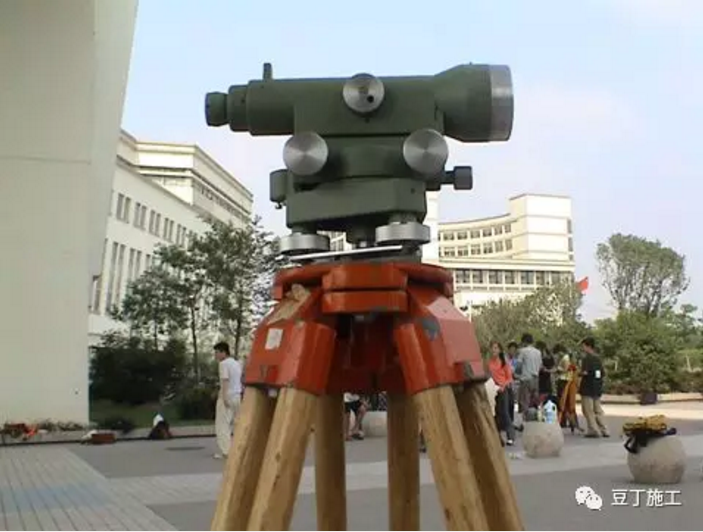

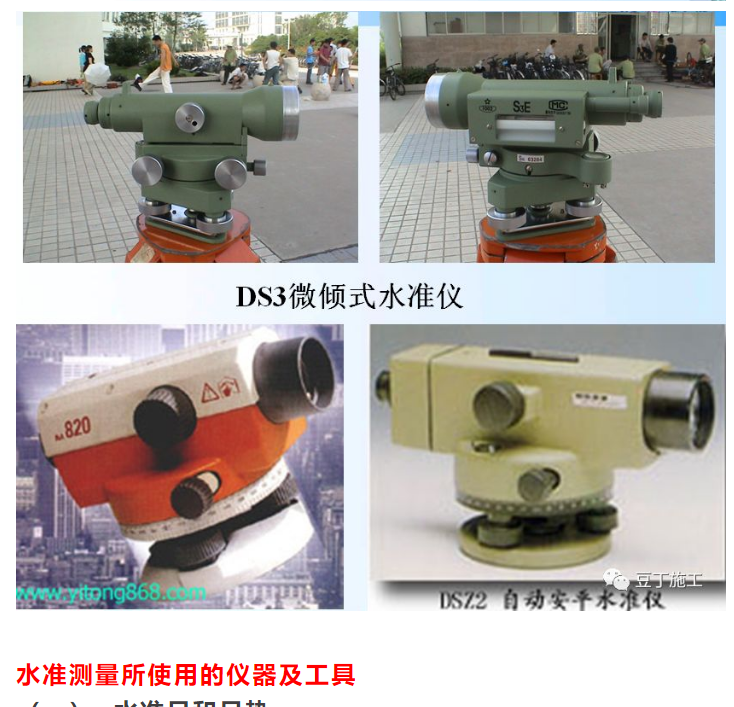

水準儀：主要用于測量地面點的高程

高程：指地面點到大地水準面(平均海水面）的鉛垂距離

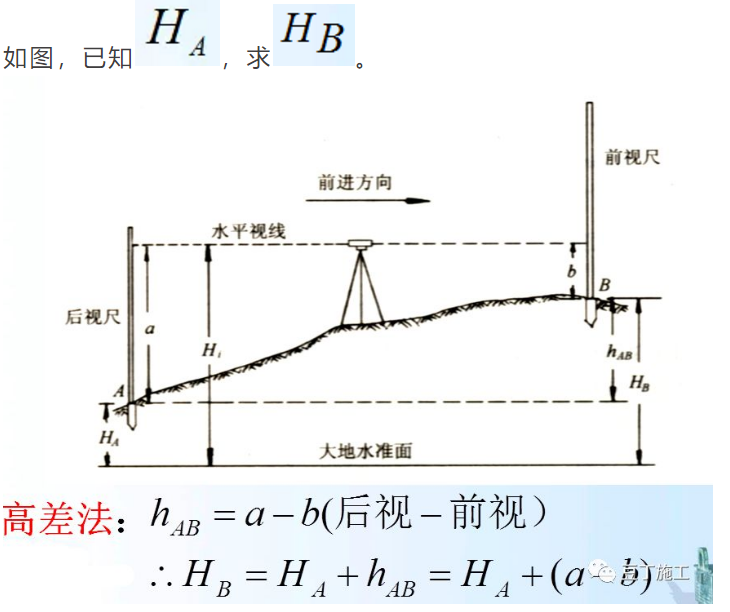

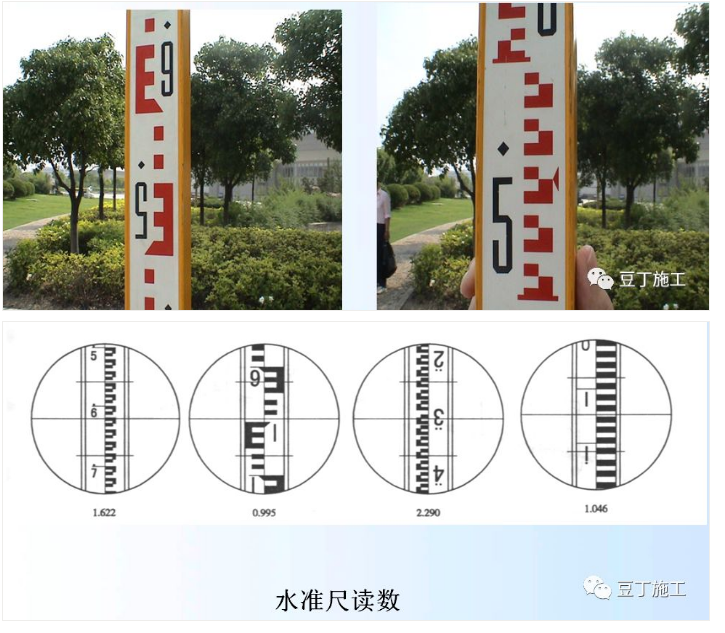

水準測量原理

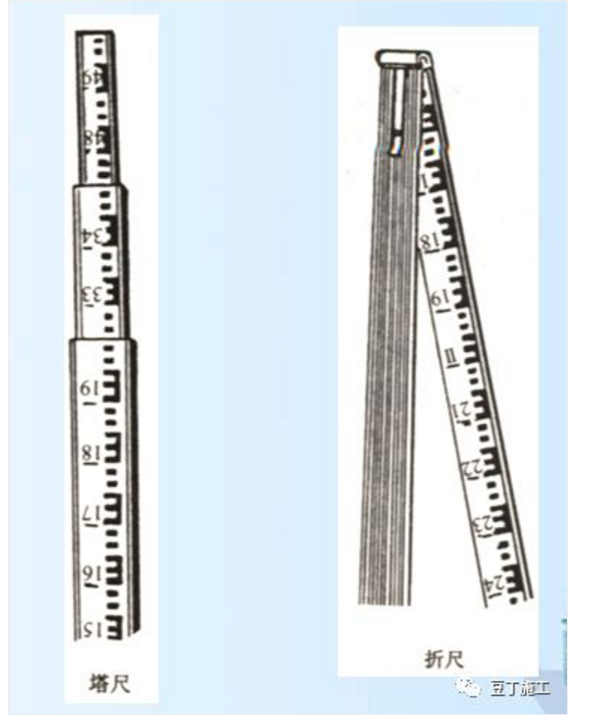

原理：利用一條水平視線，借助水準尺，測定地面兩點間的高差，從而由已知點的高程推算出未知點的高程。

一.要點介紹

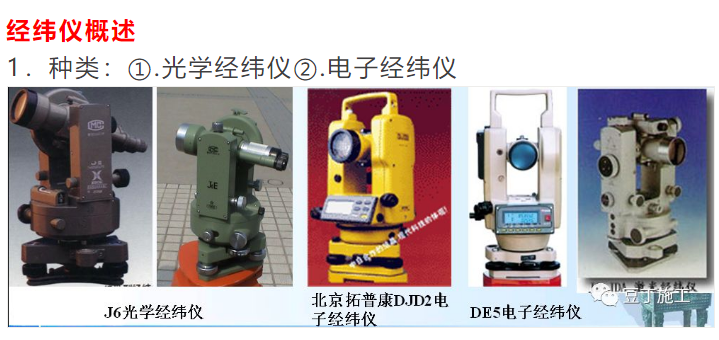

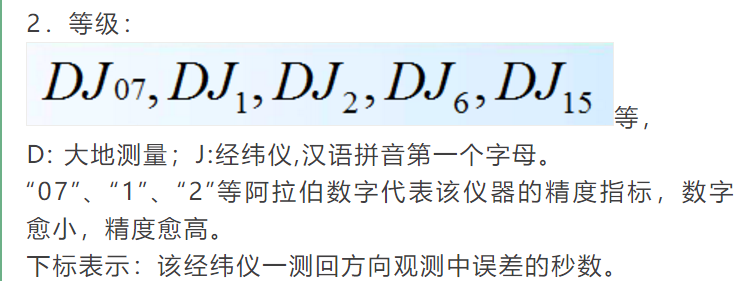

1.什么叫經緯儀？

主要應用于觀測水平角和豎直角，并通過觀測得到的角度來推算、確定某一點的平面坐標和高程的儀器；在實踐過程中，經緯儀最常應用于觀測水平角。

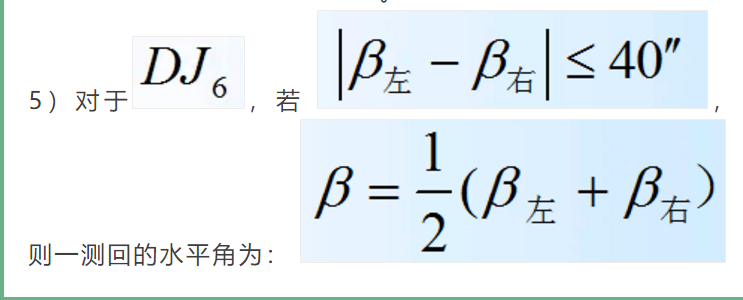

2.什么叫水平角？

空間相交的兩條直線在水平面上的投影所構成的夾角.

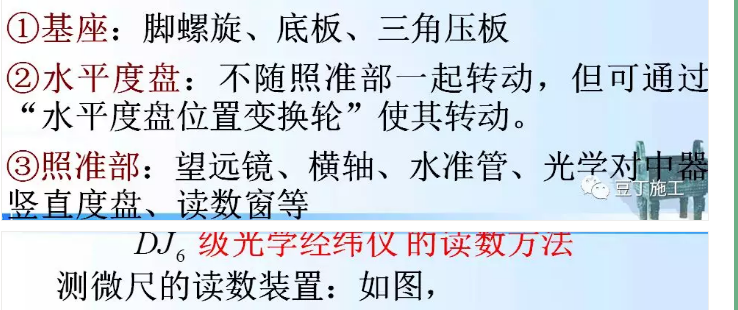

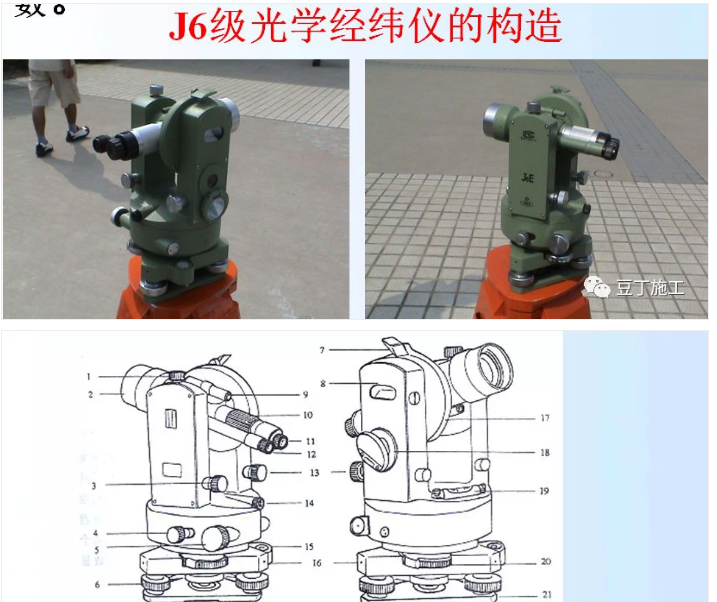

3.經緯儀需具有：

①對中裝置—使儀器中心與地面點位于同一鉛垂線

②置平裝置—使儀器水平度盤水平，儀器豎軸豎直

③轉動裝置—望遠鏡可以在水平和豎直方向轉動

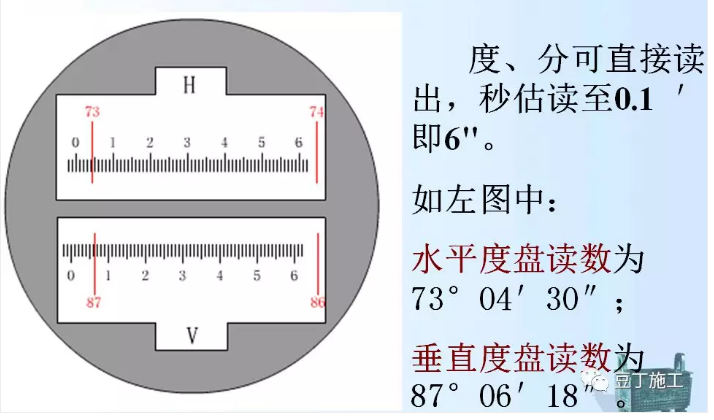

④讀數裝置—讀取測角讀數

（水平度盤為順時針0°~360°刻劃）

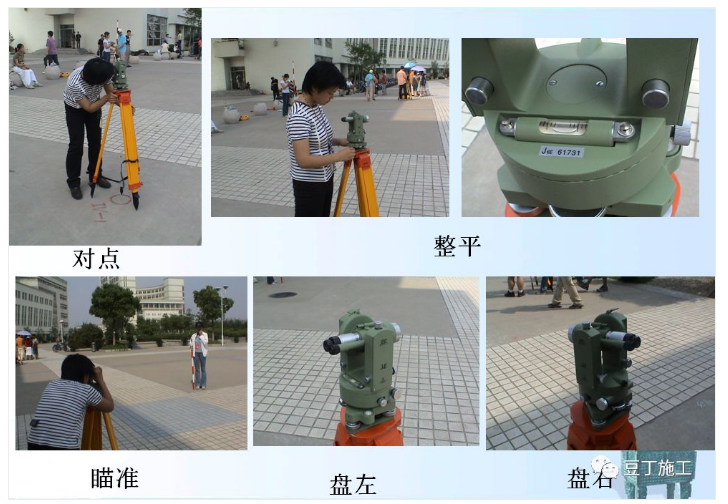

經緯儀操作過程簡介

一．經緯儀的安置

1．對中

目的：使儀器縱軸與測站點位于同一鉛垂線上。

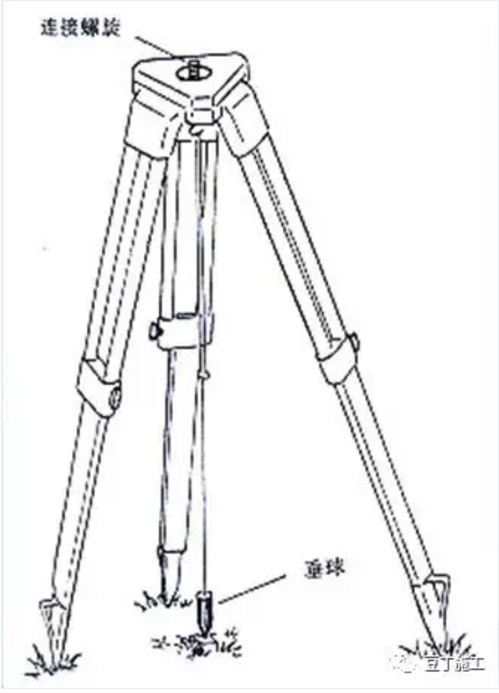

1）垂球?qū)χ校捍骨蚣怆x約1~2mm，偏差大，移三腳架；偏差小，移儀器。

2）光學對中

① 初步對中

② 調對中小圓圈和地面點清晰

③ 轉腳螺旋，使地面點位于標志中心

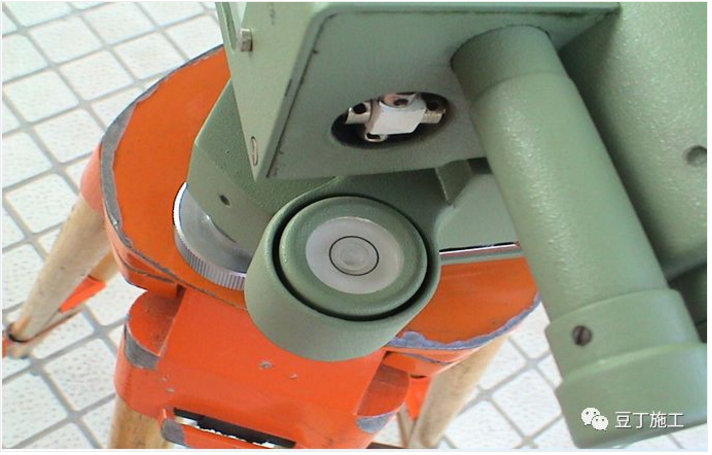

2．整平

目的：使水平度盤處于水平。

即：使水準管氣泡在兩個相互垂直的方向上均居中.

操作原則：氣泡移動方向與左手大拇指移動方向一致。

注：對中、整平應穿插進行，直至既對中又整平。即“對中整平，反復進行”。

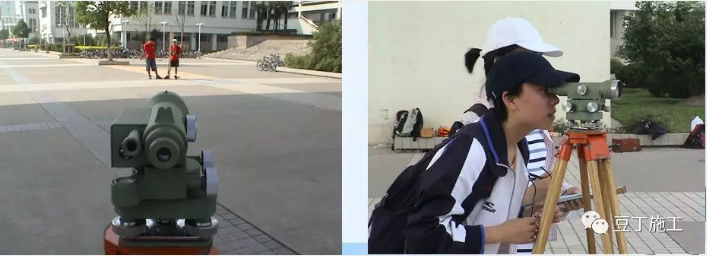

3．瞄準

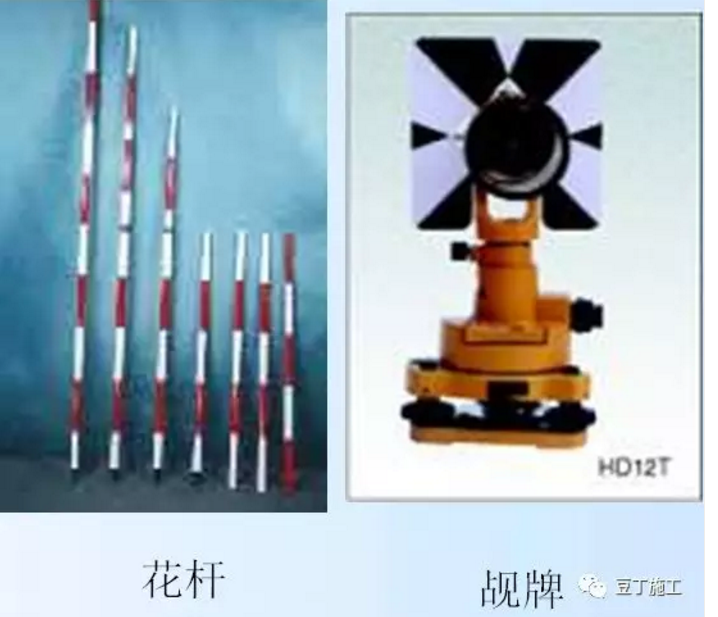

照準標志

測釬：適用較近目標

花桿：適用較遠目標

覘牌：適用遠、近目標

1）目鏡調焦：使十字絲清晰（調目鏡調焦螺旋）

2）粗瞄目標：使用望遠鏡上的瞄準器

3）物鏡調焦：使目標清晰（調物鏡調焦螺旋）

4）消除視差

5）精確瞄準：使十字絲交點對準目標根部（轉望遠鏡微動螺旋和水平微動螺旋）

激光垂準儀：主要用于投測首層板面的軸線控制點

激光垂準儀的用途：儀器用于測量相對垂準線的微小水平偏差，進行鉛垂線的點位傳遞，物體垂直輪廓的測量，廣泛用于建筑施工、工業安裝、工程監理、變形觀測。

垂準測量所使用的儀器及工具：

一、激光垂準儀

二、激光靶或透明接收材料

三、記號筆

激光垂準儀的基本操作

基本程序：

• 安置

• 對中

• 整平

• 垂準

對中、整平一般結合進行

安置：腳架高度適中，穩固，望遠鏡目鏡大致與人眼等高。

對中：

1、三腳架對中

要求：高度適當，架頭概平，大致對中，穩固可靠。

2、激光垂準儀對中

打開對點激光開關，調節對點調焦手輪，使激光聚焦在測站點上。

整平：

3、三角架整平。

1) 轉動照準部使管水準軸與所選二個腳腿地面支點連線平行，升降一腳腿使管水準器氣泡居中。

2) 轉動照準部使管水準軸轉動90°，升降第三腳腿使管水準器氣泡居中。應重復一二次。

4、精確整平

1) 轉動照準部使管水準軸與所選二個腳螺旋中心連線平行，相對轉動二個腳螺旋使管水準器氣泡居中。

2) 轉動照準部90°，轉動第三腳螺旋使管水準器氣泡居中。

重復1) 2)使水準器氣泡精確居中。

垂準：

打開垂準激光開關，會有一束激光從望遠物鏡中射出，并聚焦在激光靶上，激光光斑中心處的讀數既為觀測值。但為提高垂準精度，應將儀器照準部旋轉1800，通過望遠鏡獲得第二個觀測值，取其中數（中點）為測量值進行定點。
