建筑安全圖紙會審、設計漏項解讀（三）
很多企業在建設策劃期間由于未進行專業審查，尤其是建設單位物質設計交底的基礎上，也缺失了組織有關人員分專業、分工種細讀設計文件，甚至無法進一步吃透設計意圖，質量標準、安全標準以及技術要求。
一、智能化系統施工圖設計主要問題
1成套性、完整性欠缺
2圖面質量不符合設計文件表達清晰的要求
3圖紙目錄主要問題

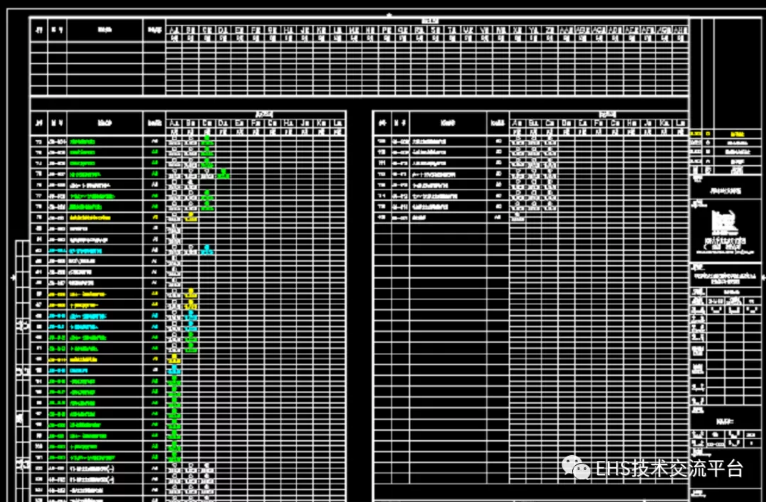

4主要設備及材料表主要問題

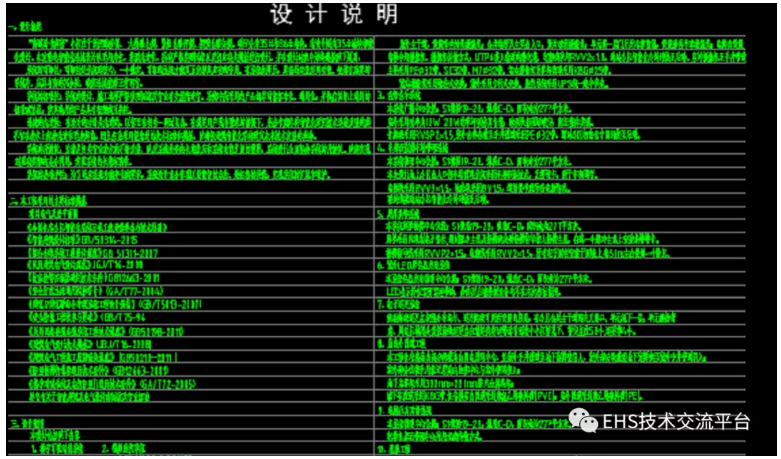

5設計施工總說明主要問題
6平面圖主要問題
7系統圖主要問題
9詳圖主要問題
二、典型問題，舉例如下：

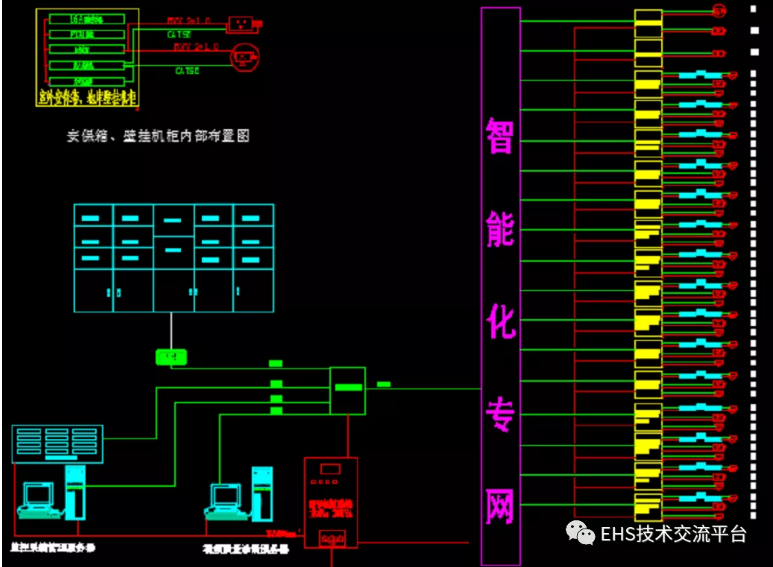

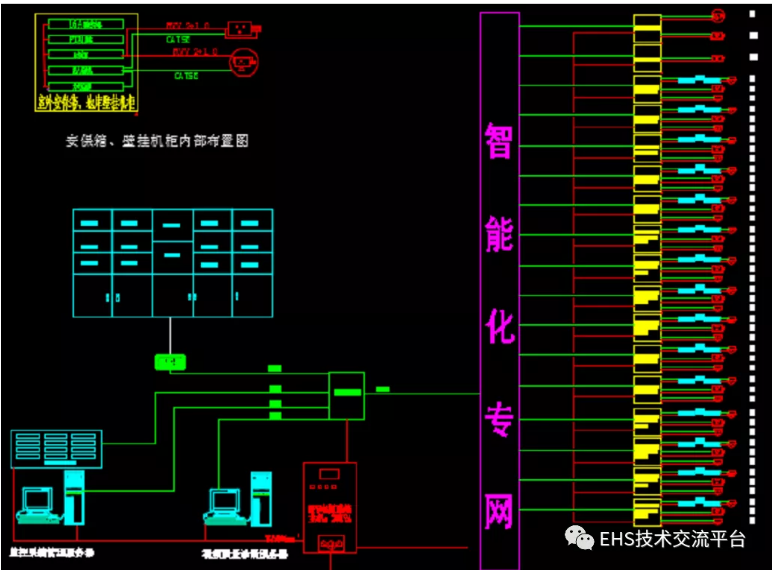

1） 建筑設備監控系統中未將本工程機電設備作一介紹，特別未說明空調系統工作特征；對冷熱源、 VAV 、 VRV 、空調機組、新風機組、風機盤管等均要說明；其它如變配電、給水、熱水、純凈水系統、排水系統、通風系統、公共照明、室外照明、電梯等均要說明，采取何種監控方式；監控系統規模點數、管線敷設要求、 BAS 中央控制室設置位置等。
2）在平面圖上局部標注管線與敷設方式，穿越人防墻、沉降縫 ( 伸縮縫 ) 等未作標注；在地下層采用了薄壁管。有的在同一套圖紙中用 TC 、 SC 、 RC 、 DG 、 DA 等英文標注、漢語拼音標注并存。不同管線未用不同線型標注。
3）政府、企業使用的EHS大數據管控平臺的通信網絡系統中采用模塊局、程控交換機、電話電纜交接箱注明，語音信息點配置原則、與電信局連接管線、總點數、機房位置等說明。還有移動通信盲區覆蓋系統、無線對講系統等。
三、建筑設計院的建筑設計施工圖已完成，建設單位急于智能化系統工程施工，系統集成商在方案設計中標后即進入施工圖設計階段，初步設計及其評審這個重要階段被忽略，那我們一起來進行系統性梳理。

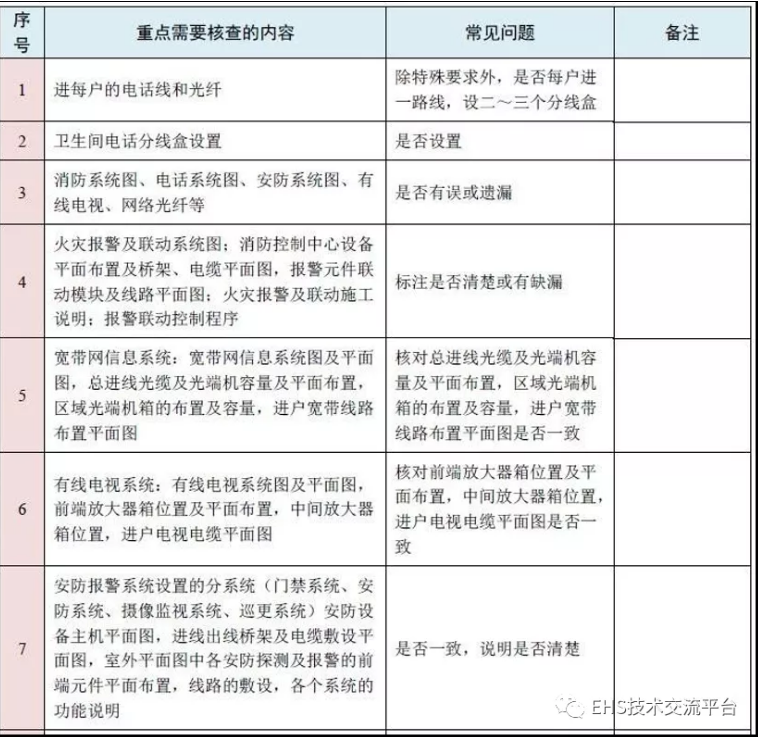

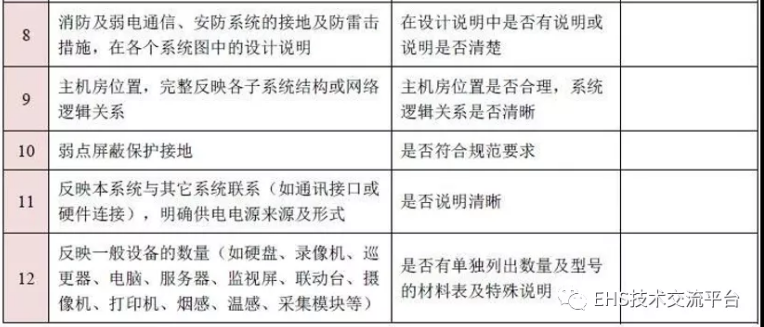

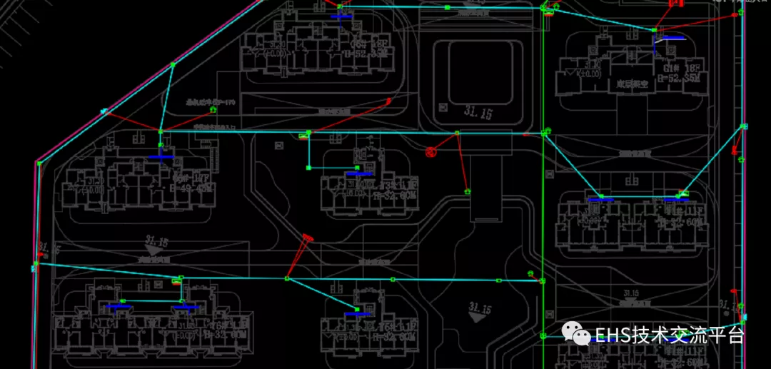

01 弱電專業施工圖紙審查要點

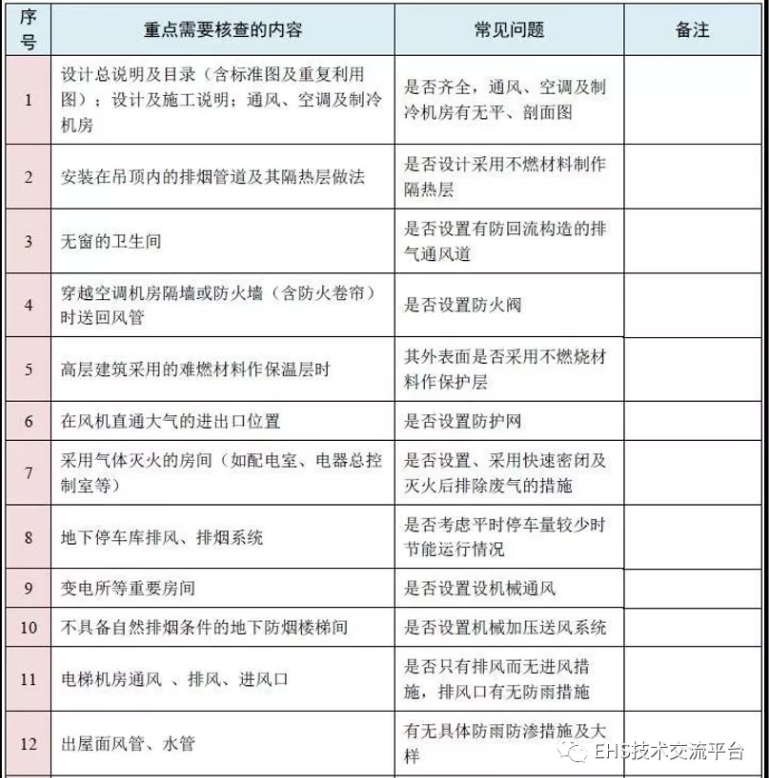

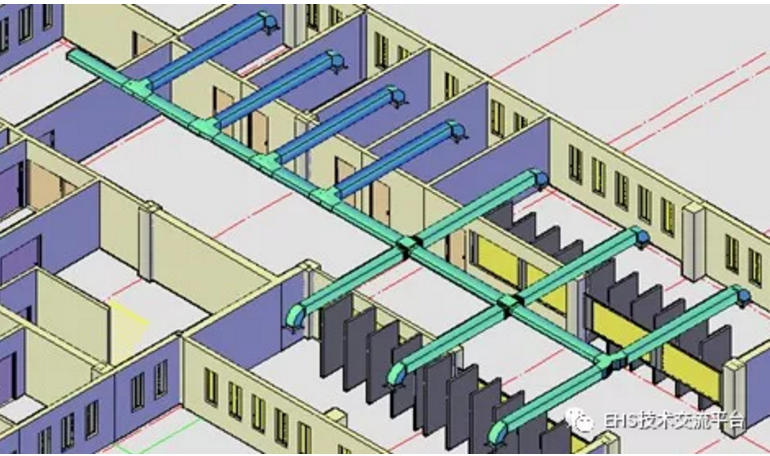

02暖通專業圖紙審查要點
大樣圖看圖順序?yàn)椋涸O(shè)備平面布置圖→基礎平面圖→剖面圖→流程圖
了解設備用房平面布置，定位尺寸、基礎要求、管道平面位置，管道、設備平面高度，管道設備的連接要求，儀表附件的設置要求等。
【問題舉例】空調負荷計算【分析】除在方案設計或初步設計階段可采用熱負荷和冷負荷指標進行必要的估算外，施工圖階段應對空調區進行冬季熱負荷和夏季冷負荷逐項逐時計算。同時要滿足以下條件。
《建筑工程設計文件編制深度規定》2008年 4.7.10條，新版：2016。
1、采用計算程序計算時，計算書應注明軟件名稱，打印出相應的簡圖、輸入數據和計算結果。2、采暖設計計算應包括以下內容：1）每一采暖房間耗熱量計算及建筑物采暖總耗熱量計算；2）散熱器等采暖設備的選擇計算；3）采暖系統 的管徑及水利計算；4）采暖系統設備、附近選擇計算，如系統系統熱源設備、循環水泵、補水定壓裝置、伸縮器、補水器等。3、通風、防排煙設計計算應包括以下內容：1）通風、防排煙風量計算；2）通風、防排煙系統阻力計算；3）通風、防排煙系統設備選型計算。4、空調設計計算應包括以下內容：1）空調冷熱負荷計算（冷負荷按逐項逐時計算）；2）空調系統末端設備及附件（包括空氣處理機組、新風機組、風機盤管、變制冷劑流量室內機、變風量末端裝置、空氣熱回收裝置、消聲器等）的選擇計算；3）空調冷熱水、冷卻水系統的水力計算；4）風系統阻力計算；5）必要的氣流組織設計與計算；6）空調系統的冷（熱）水機組、冷（熱）水泵、冷卻水泵、定壓補水設備、冷卻塔、水箱、水池等設備的選擇計算。5、必須滿足工程所在省、市有關部門要求的節能設計計算內容。
(1) 給排水暖通設備與電氣動力間的匹配是否合理。
(2) 電氣線路、管道、通風、空調的敷設位置和走向相互有無干擾.埋地管道或管道溝與電纜溝之間有無矛盾。
(3) 連接設備的電氣線路、控制線路、管(水、暖)路與設備的進線接管位置是否相符。
(4) 水暖、電、氣、風管道或線路在安裝施工中的銜接部位和施工順序是否明確。
(5) 管道井的內部布置是否合理，進出管路有無矛盾。
《建筑工程設計文件編制深度規定》4.7.10條要求計算書應：（1）采用計算程序計算時，計算書應注明軟件名稱，并打印出相應的簡圖、輸入數據和計算結果。（2）一般空調房間應以房間逐時冷負荷的綜合最大值作為房間的冷負荷。（3）空調系統的夏季冷負荷應包括以下各項，并應按下列要求確定：詳見《全國民用建筑工程設計技術措施》暖通空調·動力，5.2.4條之規定。（4）空調系統的冬季熱負荷應包括以下各項，并應按下列要求確定：詳見《全國民用建筑工程設計技術措施》暖通空調·動力，5.2.12條之規定。【建議】在建筑物公共建筑計算完畢后，許多設計人員不知道計算結果是否正確，經常對計算結果表示懷疑。在此提供數據設計人員參考，如果該建筑物是公共建筑物處于寒冷地區，建筑節能按50%設計，辦公樓熱負荷大約50W/㎡，冷負荷70W/㎡左右，商場熱負荷：大約50W/㎡，冷負荷150W/㎡左右。初步設計時可采用此值估算。

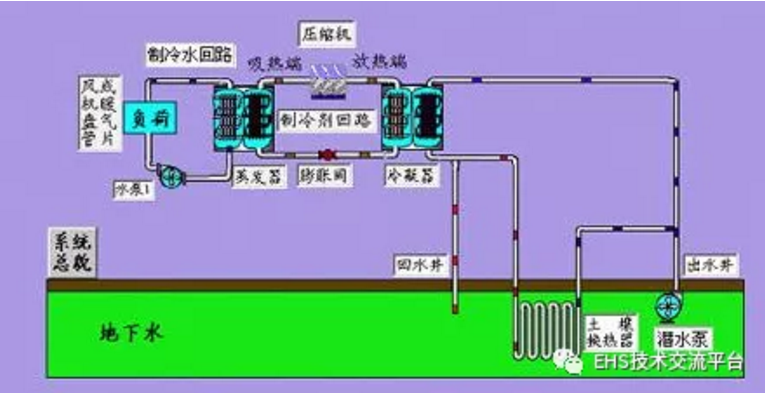

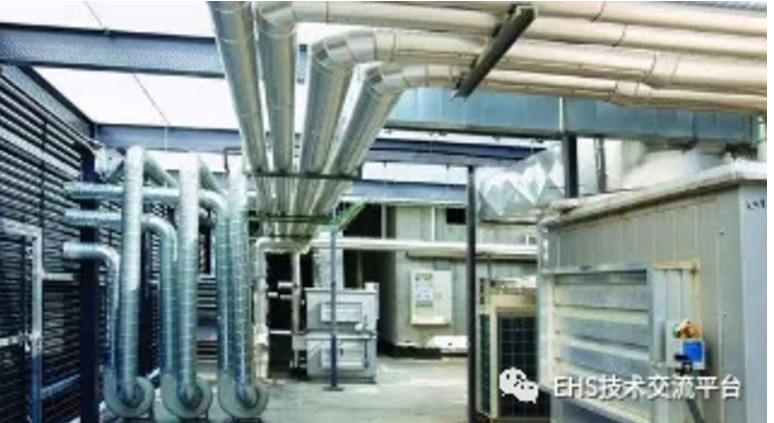

空調冷熱源設計的選擇：空調冷熱源設計直接關系到該項目投資的經濟效益和使用效果，合理地利用現有的條件，爭取最節省的投資，達到最佳的空調效果，是設計人員所追求的。以下舉幾個實例來說明如何選擇冷熱源。
