危險與可操作性(HAZOP)分析中經常會被忽略的一個內容就是會議室的布置。會議室是HAZOP小組的工作場所,會議室的狀況對HAZOP的質量有直接相關性,就像工藝生產區域的工作環境會直接影響操作工的操作效率甚至工作安全一樣。接下去我們就會議室布置方面一些重要的影響因素說明。一、會議室必須足夠大。通常的會議室一人一座一椅,但是HAZOP過程中,小組成員時而需要坐下確認HAZOP分析記錄的內容,時而需要轉身就特定的內容討論、計算或確認。有時需要聚在一起討論工藝優化方案以幫助小組確定改進建議,有時若干成員需要就P&ID的不同變化方案達成一致的意見,有時需要把圖紙鋪在桌子上,譬如HAZOP小組需要就設備內部特殊設計的形成共識。可見,HAZOP過程中,小組成員或坐、或站、或兩三人討論, 甚至全體成員就特定問題在會議室一角進行自由辯論和分析,也意味著HAZOP分析過程中,小組成員需要更大的空間。通常5-8人的HAZOP小組,需要預定15-20人的會議室,即選擇2-3被HAZOP小組人數的會議室。二、準備需要的工具。最重要的工具當然是投影儀和投影屏幕了,而且務必在HAZOP前確認投影儀和屏幕能正常工作,有太多的經歷發現HAZOP分析開始時投影儀不能正常工作或顏色失真。其它需要準備的工具列舉如下:1. 至少5種以上不同顏色的熒光筆。熒光筆用于節點的劃分。如果小組成員使用的是A4或者A3的圖紙,最好每人一套。2. 為擺放圖紙用的桌子或墻壁。如果使用桌子,確保桌子足夠大,會議室空間足夠大。建議使用墻壁來展示A1或者A0大小的P&ID主圖,這樣HAZOP組長決定的使用熒光筆描出的節點所有小組成員可見,小組成員可以專注在需要討論的節點上。相應必須準備的是輔助材料,如根據墻壁材料來決定懸掛圖紙的工具如磁吸、圖釘、膠帶紙等。3. 小組成員討論用的白板。最好是會議室兩邊各提供一塊。需要的時候部分或全部成員就特定的技術或情景進行討論或計算。白板最好是帶記憶和自動擦除的,如果沒有這樣的功能,建議HAZOP秘書或小組成員拍照留存,以方便后期HAZOP分析過程中或報告期間回顧使用。三、 會議室的工作環境。會議室的舒適度,如光線、溫度和濕度、噪聲直接影響小組成員的思維敏捷性、邏輯思考能力,對組長提問的反應性,小組成員討論過程中的情緒控制力。首先是光線。對于自然光線充足的會議室,可以不使用照明,但是如果太陽光能夠直接照射進入房間,或者西曬嚴重,則必須確保會議室的窗簾能夠正常工作,不然很容易導致反光或者房間溫度太高導致HAZOP成員出現煩躁、注意力不集中的現象。如果因?yàn)椴晒饣蛘叽昂焼栴},必須使用照明時,一定要確認投影儀上方的照明能夠關閉,以保證每個HAZOP小組成員能夠清晰地閱讀投影的內容。當然會議室的其它區域必須有能夠的亮度讓所有人能夠正常書寫或閱讀文件資料等。其次是溫度和濕度。房間的溫度最好始終在20-26度范圍內,而且房間內溫度要均勻,也就是要保證空調的正常工作至關重要,過低過高的溫度都會讓HAZOP小組的工作效率急速下降,包括出現情緒失控的可能。最后是會議室噪聲。會議室內空調的噪聲要盡量低,不至于干擾HAZOP小組成員正常討論。同時會議室要遠離公司或工廠項目施工或者施工區域,不要安排會議室周邊臨時施工或進行產生較高噪音的維修活動。四、會議桌椅安排。會議室桌椅的布置不求奢華,但求靈活舒適。曾經有一家公司,為顯示管理層對HAZOP分析的重視,特別安排在董事長的私人會議室進行,結果會議室配備的是超大的董事會固定會議桌以及地毯上很難移動的老板椅,使得HAZOP分析小組自由移動能力受限,反而降低了HAZOP的效率。建議的HAZOP會議室桌子使用多張1200mm*600mm的會議室按照需要組合,座椅使用可以靈活移動的五輪輕便椅。本文最后圖例給出了一些建議和不建議使用的會議室桌椅布置圖(所有圖片來自于網絡)五:其它安排。會議室的安排還有更多需要考慮的方面,才能支持HAZOP分析有效進行。在此出以下幾點和大家討論。
1. 仔細平衡廠內廠外選擇。有的HAZOP組長會建議HAZOP分析不要在工廠內進行,甚至在賓館進行,這樣的安排需要考慮工廠在關鍵崗位人員不在情況下如何保持工廠的繼續安全運行以及HAZOP分析過程中獲取工藝安全信息如設備制造圖、安全閥計算書、工藝節點詳圖等的便捷性。
2. 減少打擾。HAZOP分析過程中,盡量減少打擾,除非發生緊急事件。工廠應該提前安排需要的安全作業許可或行政審批等。需要的時候,可以安排專門的信息接受人員。信息接受人員可以和HAZOP成員在休息的時候安排HAZOP以外的一些工作。
3. 在會議室提供咖啡、茶或必要的點心。咖啡或茶可以幫助提神,保持小組成員頭腦清醒。點心可以作為節點分析之間休息時刻的成員獎勵,通過食物和交談放松心情和消除可能發生的成員之間地緊張關系。
4. 禁止吸煙。吸煙對于部分成員來說可能幫助保持頭腦清醒,但是對大部分成員會產生思維干擾。除非HAZOP小組所有成員都能習慣在煙霧繚繞的會議室內討論和分析。
總之,對于HAZOP分析來說,會議室布置和安排看似無足輕重,但是通過精心考慮和細節安排,不但為HAZOP分析期間減少不必要的時間浪費,而且在保障合適的工作環境的前提下,能夠無形中幫助HAZOP小組提高工作效率。

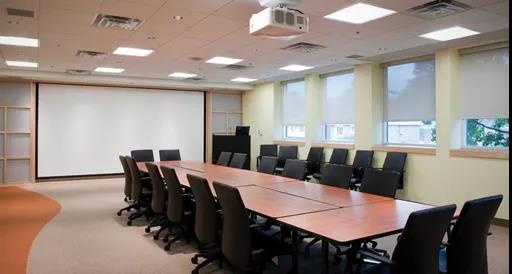

圖例一:特別不建議的會議室布置

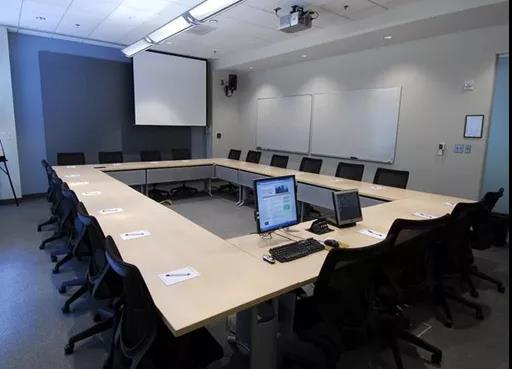

圖例二:不建議使用的會議室座椅布置

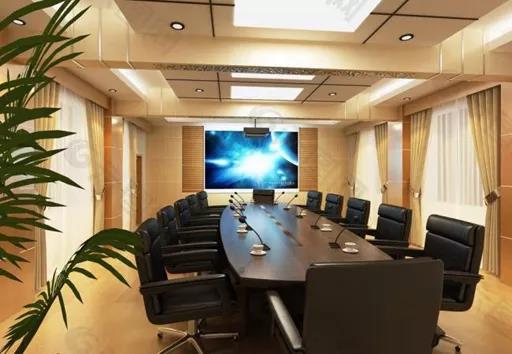

圖例三:較好的會議室桌椅布置

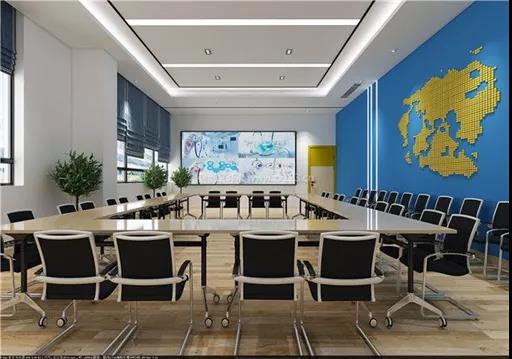

圖四:建議的會議室桌椅布置
