制作噪聲分布圖
噪聲是工作場所常見的職業病危害因素之一,工人長期暴露于高噪聲環境會導致聽力損失,同時也會影響工人注意力。對于工廠內高噪聲作業改善,一般先會做現場調查并繪制噪聲分布圖(Noise mapping),可以給工廠管理者直觀的噪聲危害認知,進一步探討噪聲改善方法。本文重點介紹現場調查以及繪制噪聲分布圖的三個重要步驟:
(一)現場調查

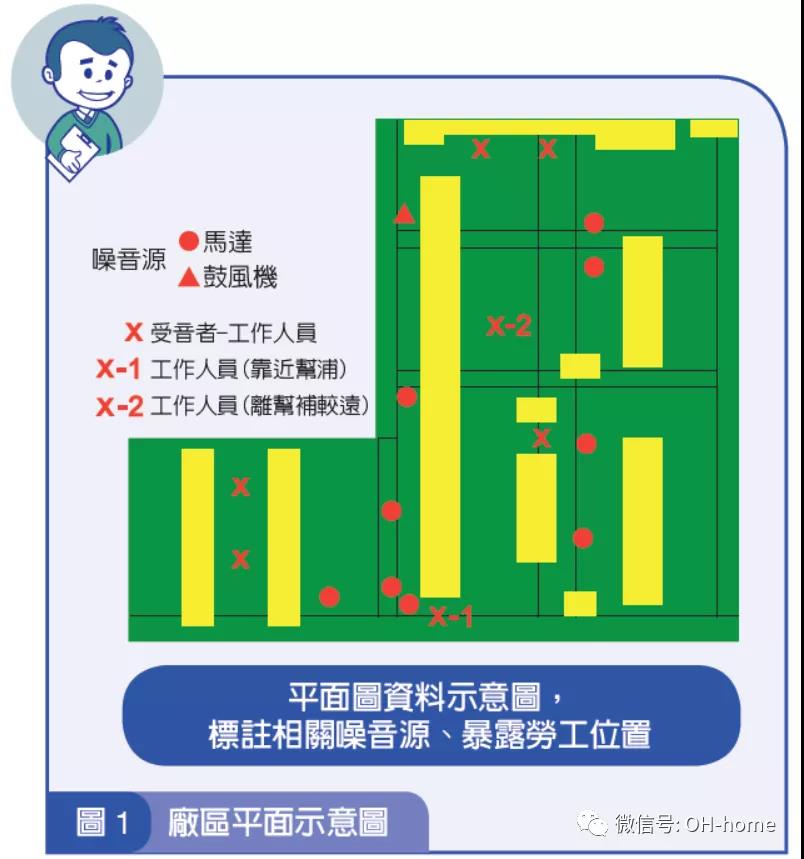

先利用廠區平面圖進行現場環境勘查,丈量廠區范圍,并標記噪聲源位置及作業人員位置。這個步驟無論是通過儀器或人耳辨別,都依賴調查人員實際走動觀察,才能確實標出主要噪聲源的位置。主要噪聲源( 機械設備) 一定要標示出來,在后續的評估、模擬才能呈現正確的噪聲分布圖(如圖1)。
(二)測量噪聲頻譜及分析
利用噪聲頻譜分析儀可以了解噪聲源的各頻帶,頻譜分析的好處很多,除了可以獲得一般的分貝數之外,我們還可以比較噪聲源與工人暴露之間的關系。例如圖2,透過折線圖形確認工人暴露區域是以何種噪聲源貢獻量較大、是否產生加乘作用等等,都是利用頻譜分析儀所延伸出來的診斷方法。

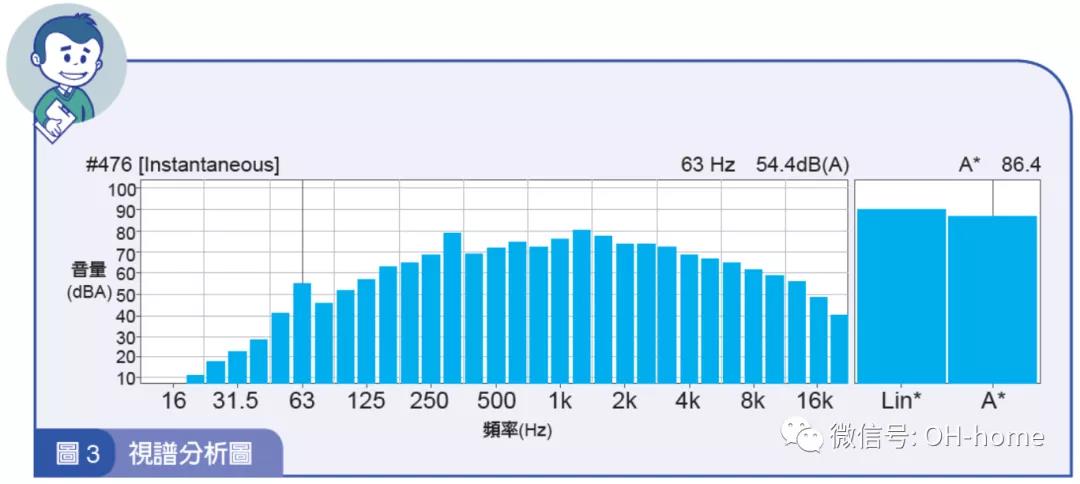

除此之外,透過頻譜分析有助于診斷噪聲源的成因、后續工程改善的對策制訂,并作為護聽器(HPD)的選用參考。頻譜分析如圖3,透過頻譜分析的結果,我們可以看出315Hz 與1250Hz 較突出,借此制訂噪聲工程改善方法。
(三)繪制噪聲分布圖

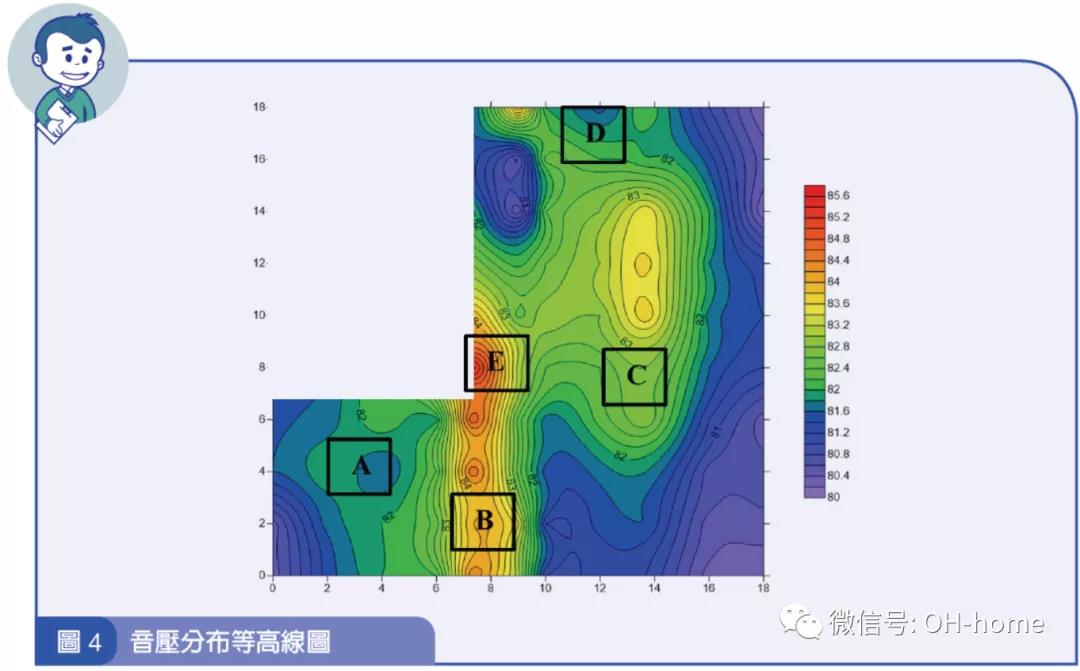

聲音的傳播會因?yàn)楝F(xiàn)場設備的擺設、廠區的大小、牆面的材質等因素而有所不同。為了以視覺呈現出現場噪聲的分布狀態,我們會在該空間量測多個點,使用軟件繪制出如圖4 的噪聲分布等高線圖,建立該廠的聲場環境資料。
我們面對肉眼看不見的噪聲,了解聲場環境是對付噪聲危害的第一要?jiǎng)?wù),透過上述3 個步驟掌握噪聲位置、特性,為接下來的噪聲工程治理提供基礎依據。
