塔吊能吊多重?

2019年初安全會議時有個通報,據統計,復工以來官方或媒體通報的塔吊安全事故的數量是多少?這個數據還是讓人膽寒的:

1臺/1.5天!

這還不包括未被統計到、隱藏、未遂的事故(7月16號大連一臺,7月17日鄭州和某地區各一臺)。可以說這類事故每天都會見諸媒體,這些拿鮮血換來的事故案例,不能只是我們茶余飯后閑聊的談資。細心的讀者會發現,塔吊事故(倒塌)原因十之八九集中在以下兩點:

第一、螺栓原因(松動、缺少、遺忘、質量)

第二、超載(未安裝力矩、力矩偏大、力矩無效)


關鍵詞:二倍率、四倍率、截臂、起重特性曲線、起重特性表




全臂長塔吊

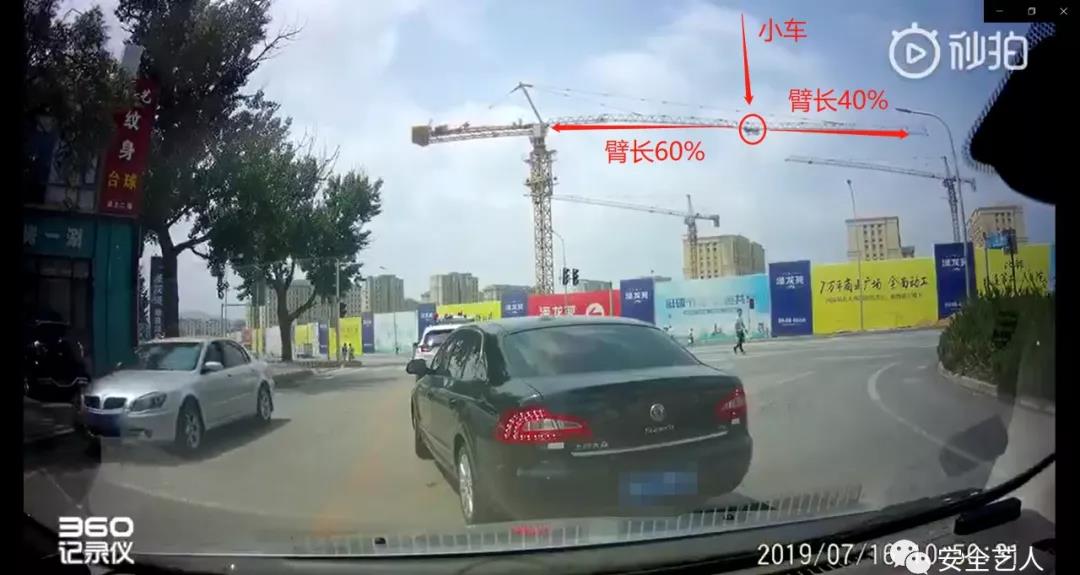

拿7月16日塔吊事故來說明,可能會更形象,如下圖所示




分別假設事故設備是5610、6010、7030,圖示設備小車幅度大概在60%左右,同樣假設都是2倍率起吊,那么在相同的工況下,設備的理論最大起重量是多少呢

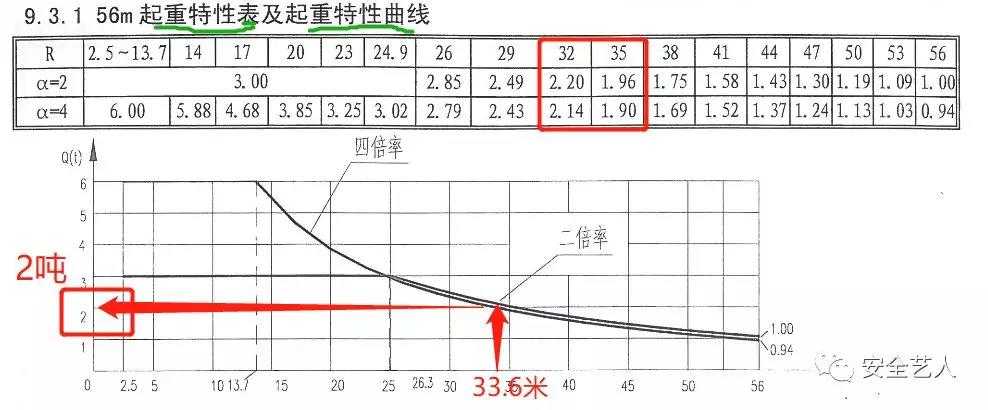

5610:小車的幅度為56米*60%=33.6米,則查表或者曲線,該幅度下的理論最大起重量為2噸左右,按照常規一件圓鋼的重量2噸左右計算,則該幅度下,就不要嘗試用塔吊轉運成品圓鋼了?。?span style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; color: rgb(255, 41, 65);">仔細看,我們會發現,不同倍率的使用方式,四倍率起重量優勢僅僅體現在大臂根部20米左右:2.5~24.9米,四倍率>二倍率。大臂遠端(24.9~56米)的起重量基本一致,看特性曲線更形象。

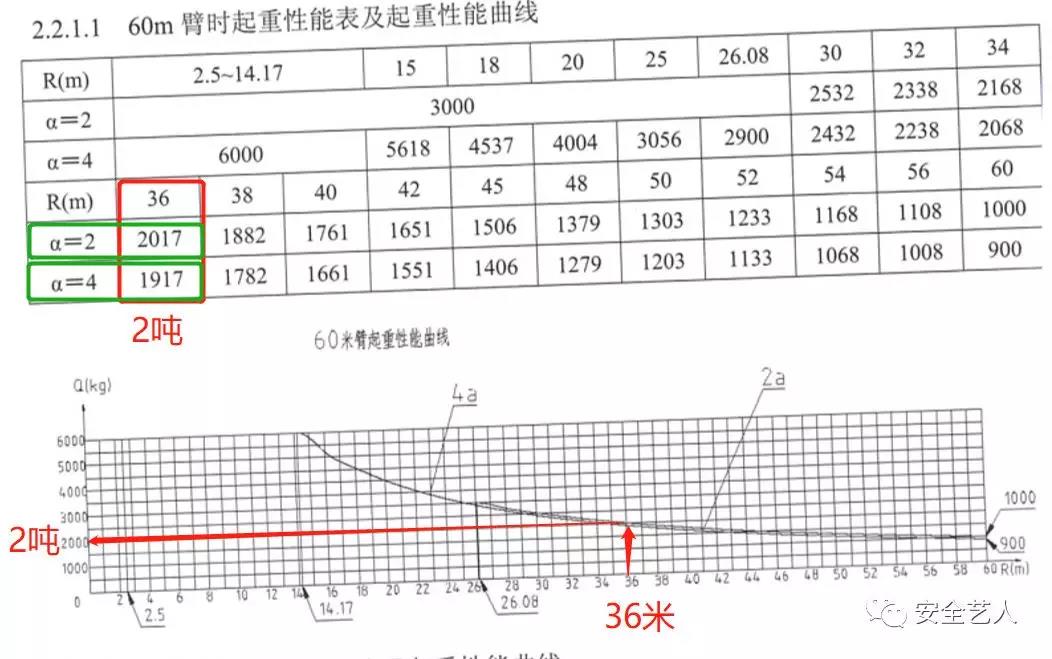

6010:小車的幅度為60米*60%=36米,則查表或者曲線,該幅度下的理論最大起重量同樣為2噸左右。想象中同樣的幅度,大塔吊的起重量應當大一些,實際不然,所以起重特性曲線或者起重性能表,還是很有必要學習的。(和上圖一樣,2倍率和4倍率的起重量區別,就在大臂根部26米左右:2.5~26.08米時,四倍率>二倍率;26.08~60米時,二倍率、四倍率起重量基本相同,準確說是,二倍率>四倍率。所以,也不要以為四倍率的起重量就一定大于二倍率,作業時候盲目起吊

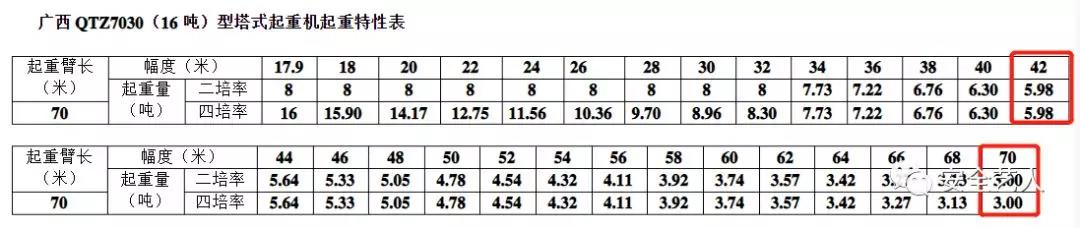

7030:小車的幅度為70米*60%=42米,則查表或者曲線,該幅度下的理論最大起重量則遠遠大于2噸,二倍率和四倍率下的起重量一致,都是5.98噸。7030塔吊,一般做PC結構用的多,PC 結構動輒5噸左右的構件,所以起吊盤圓鋼筋可以說是輕輕松松了。再查表格(看不懂曲線的朋友們,查表格是個不錯選擇),7030塔吊即使最大幅度的起重量也有3噸。看下圖,我們發現,針對不同型號的小車變幅塔吊,倍率的起重量的性質是一致的。針對本塔,大臂根部32米內,起重量二倍率<四倍率;大臂32米外,塔吊的起重量則完全一致

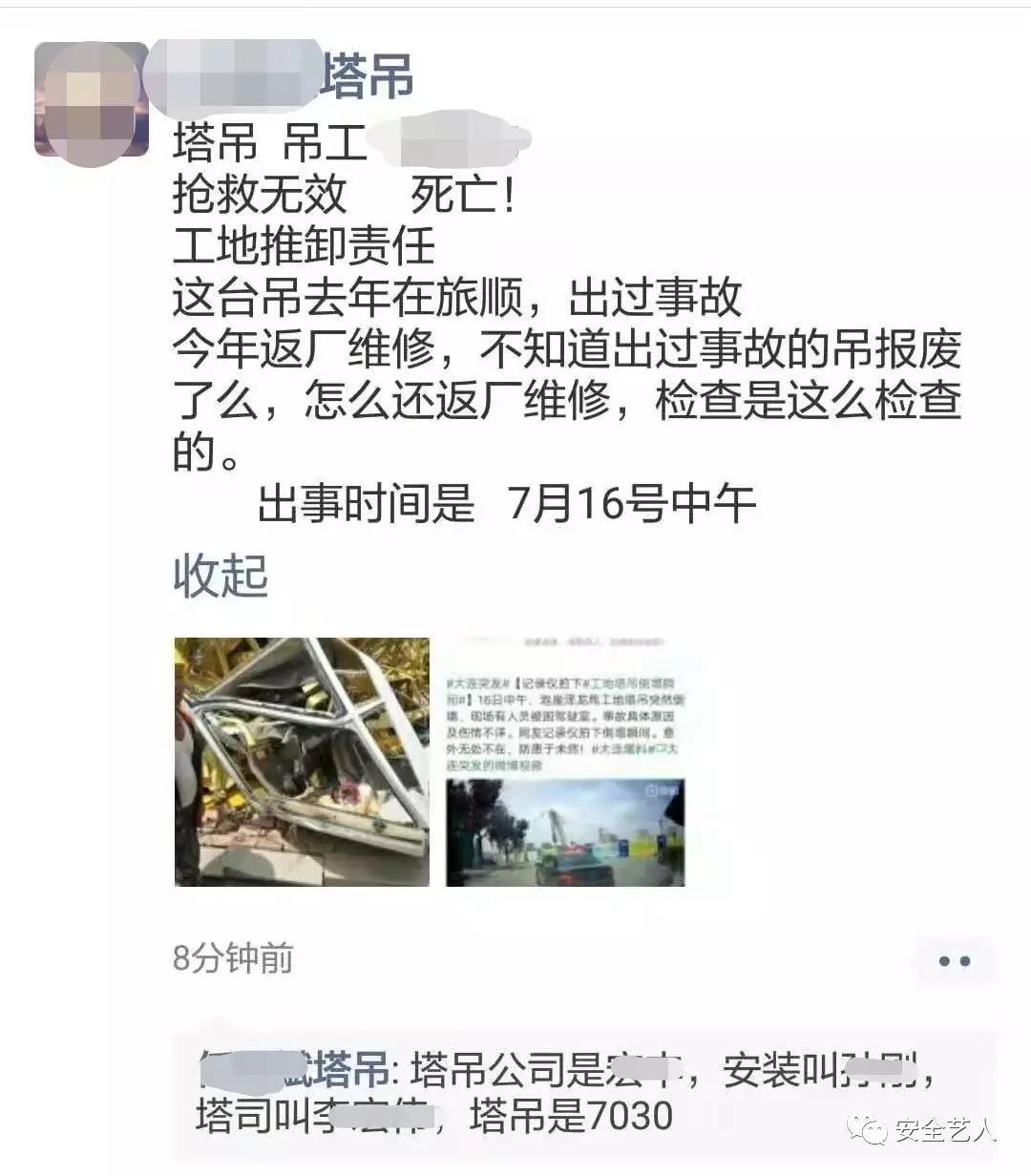

所以通過上面三幅圖的簡單分析,如果設備真如網上所說為7030,塔吊超載的可能性倒是不大了,塔吊主材問題、維保不到位的可能性就比較大了,也正如下圖所說,事故塔!報廢塔!





當然,坊間還聽到一種傳聞:塔吊歪拉斜吊!這也是極有可能的。塔吊大臂的設計受力方向垂直向下,歪拉斜吊,一是改變了塔吊大臂的受力方向,發生扭曲彎折,二是大臂受力遠大于物體本身重量,如下圖所示:

很明顯,根據勾股定理,塔吊鋼絲繩受力>物體重力,且斜拉角度越大,兩者差值越大!

所以,為了生命安全,如果您連起重特性曲線還沒有看懂,就不要冒險歪拉斜吊了!







截臂塔吊

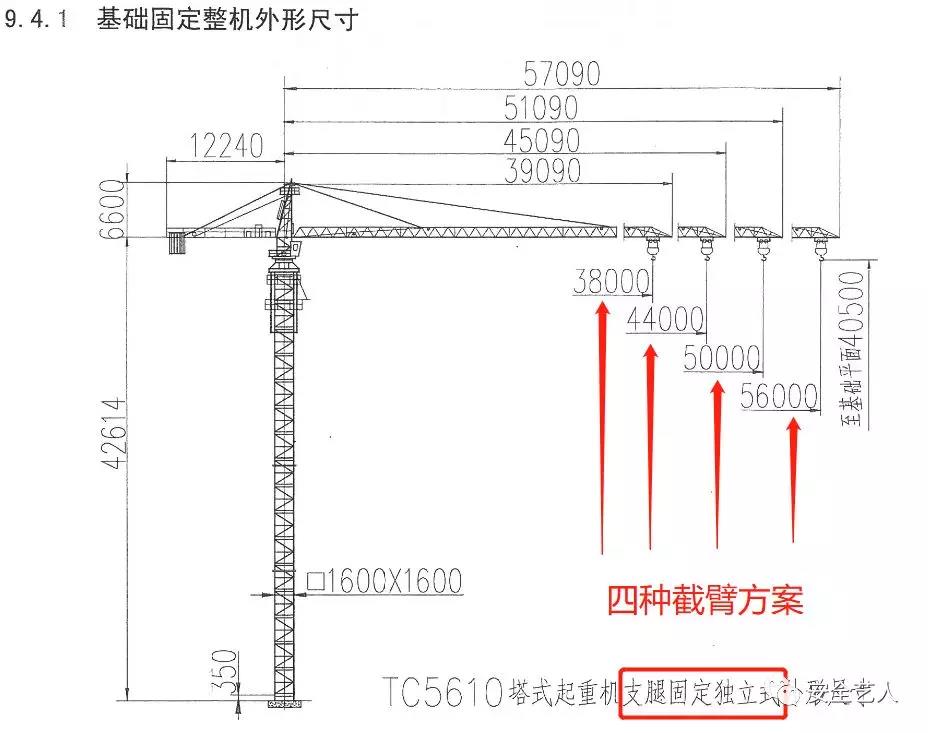

很多時候,群塔作業,考慮塔吊會相互碰撞(碰相鄰塔吊拉桿),或者和相鄰主樓相撞,我們會考慮將塔吊截臂。舉個例子,本來考慮用5610,但是離塔吊基礎55米處就是另外一棟樓的外墻,且設計施工進度大于5610塔吊服務的樓號,就會出現5610塔吊大臂掃到旁邊主體結構的情況,這時候我們會考慮將5610塔吊截臂使用。如果所示,根據現場基礎,按照說明書我們可選截臂方案有4種。

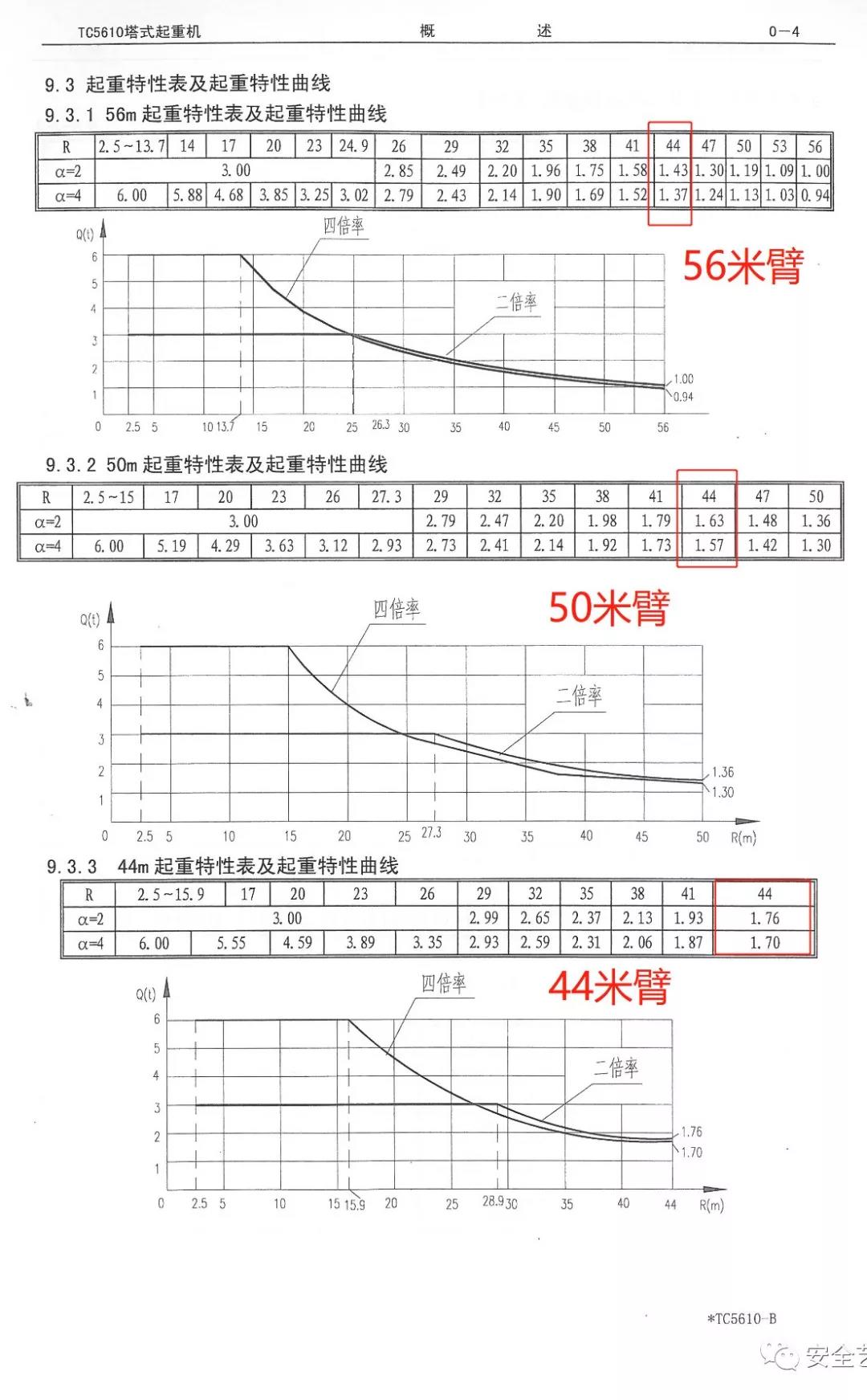

我們看下圖,分別是56米全臂長、50米截臂、44米截臂三種大臂長度的塔吊起重量特性曲線和起重特性表格。仔細分析我們會發現,上述臂長工況下,同樣的44米大臂幅度,二倍率(四倍率)的最大起重量,則是44米截臂(1.76噸)>50米截臂(1.63噸)>56米全臂(1.43噸),差別還是比較大的。


這里要說一下,相同幅度內,截臂前后的起重量是不一致的,所以,如果您使用的塔吊截臂了,在駕駛室張貼特性曲線時候,一是不要貼錯了,二是不要看錯了!
