避雷器的操作使用

避雷器的操作使用

1.氣隙
最早的避雷器就是一個簡單的氣隙。它們由接于帶電導線與地之間的簡單的桿或球組成,導線和地相隔足夠遠來避免線電壓產生火花放電,但是隔得足夠近可使過電壓發生時放電。氣隙的缺點是系統的短路電流要在斷路器、熔絲或其他備用裝置起作用時才能斷開。
氣隙還有另一個缺點。從電氣性能上看,它們反應較慢,并且反應結果如上所述不盡相同。只有當大部分快速增長的雷電浪涌加在系統上時才會發生放電。過小的氣隙可以提供較大的防止雷電波沖擊的裕度,但是可能會導致頻繁且不必要的、由小的工頻干擾引起的閃絡。
2.閥型避雷器

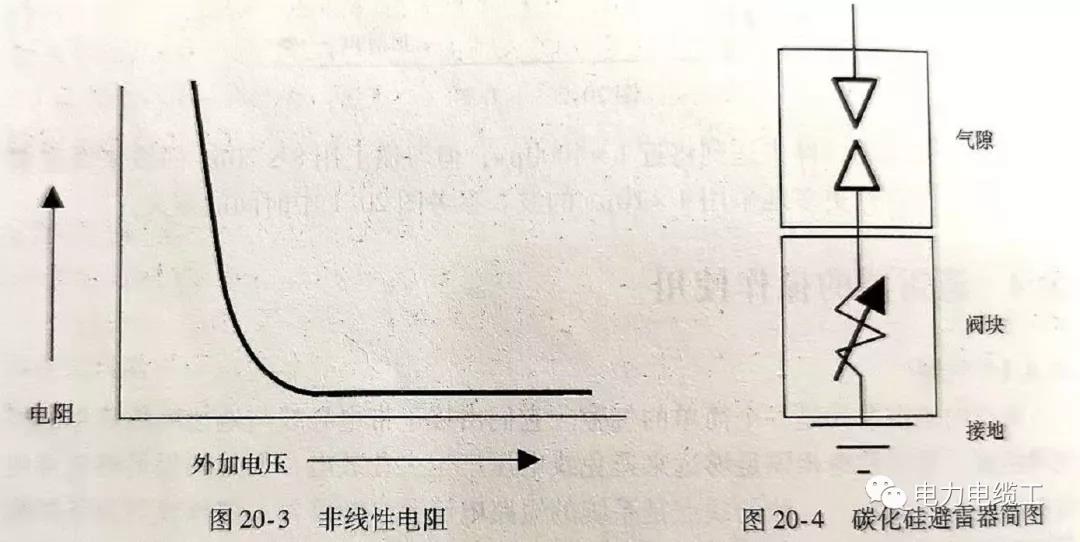

非線性電阻可以認為其電阻特性隨著外加電壓而變化(見圖20-3)。在正常電壓條件下,電阻值很高;在非正常的高壓情況下,電阻值很低

在過去,廣泛的用于閥型避雷器的材料為碳化硅。它與陶瓷粘合劑混合,在高壓下壓制成塊狀,在溫度超過2000°F的窯里燒。這個就是閥塊組件。避雷器中使用的閥塊數量取決于系統額定電壓下的電阻要求
對于碳化硅閥塊,關鍵是將氣隙與塊料串聯,因為它們要傳導工作電壓時的大量電流。間隙必須在電弧室里電離空氣,并在閥塊遇到任何電壓前擊穿間隙。在氣隙被擊穿之后,閥塊開始傳導沖擊電流和工作電流。雷電沖擊產生的高電壓使閥塊的電阻值減小,電流通過閥塊流到地。這時加在閥塊上的電壓逐漸接近系統的對地電壓。閥塊又變回正常的高電阻。這迫使工作電流減小到一定值,這個值可以使申聯閥塊在下一次系統電流過零時切斷。
3.金屬氧化物變阻器(MOV)

MOV(可變電阻器)從1978年開始在配電系統中使用。它們第一次被使用在配電系統的終端桿上,也就是升降式避雷器。



因為材料極端的非線性,所以間隙不是必須的。圖20-4的下半部分表示一個MOV避雷器。電壓增加50%可以引起電流在1~100000之間變化。沒有間隙的設備比帶有間隙的碳化硅避雷器反應更快。使得MOV可以在切斷負載的肘形避雷器中使用的主要因素是無間隙。


地下住宅配電(URD)系統使用地下管道和/或有護套絕緣線作為中性線,因此接地電阻/阻抗必須更加認真地處理。對于裸中性線,雷擊的能量沿著電纜的方向消散。護套或管道上的絕緣使得形成的低阻接地成為關鍵因素。在管道變成塑料之前,客戶端接地幫助老系統形成低電阻??上У氖乾F(xiàn)在燃氣管道也采用塑料。

圖片


參考文獻:
[1] (美)WilliamA.Thue等著;孫建生,徐曉峰等譯. 電力電纜工程(原書第三版).北京:機械工業出版社,2014。
