光伏電站運維中不應被忽視的設備——匯流箱

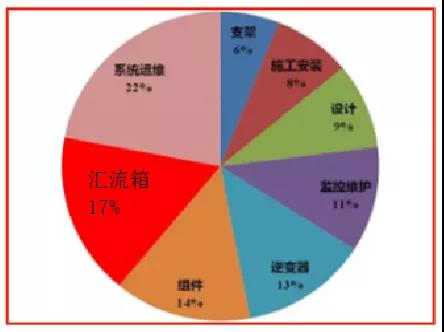

一個20MW的光伏電站,總投資約1.6億元。其中,匯流箱的投資不足100萬,僅占總投資的0.6%。因此,在很多人眼里,匯流箱是個微不足道的小設備。然而,根據統計數據,匯流箱是造成現場故障的重要原因。

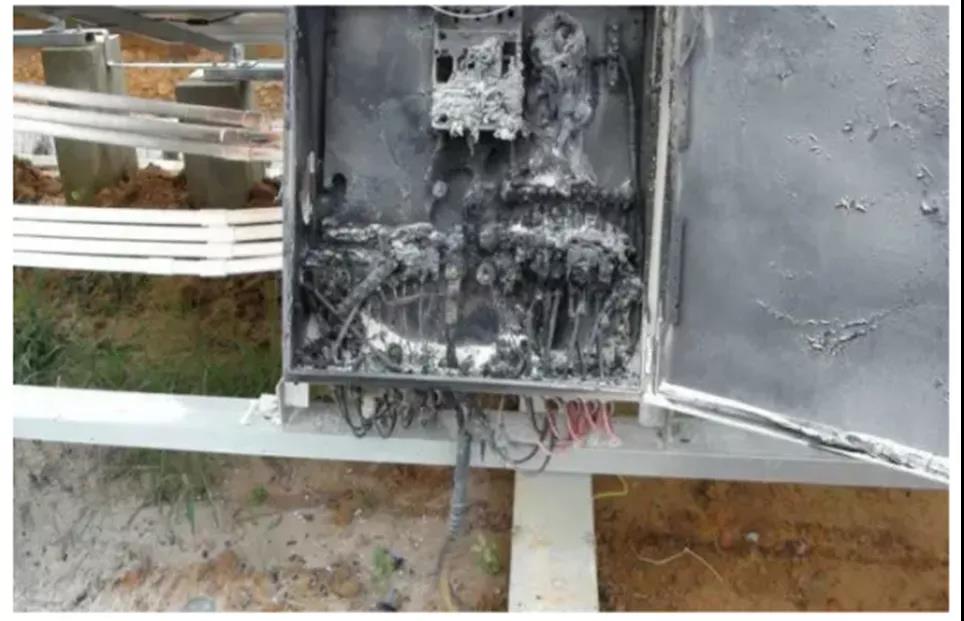

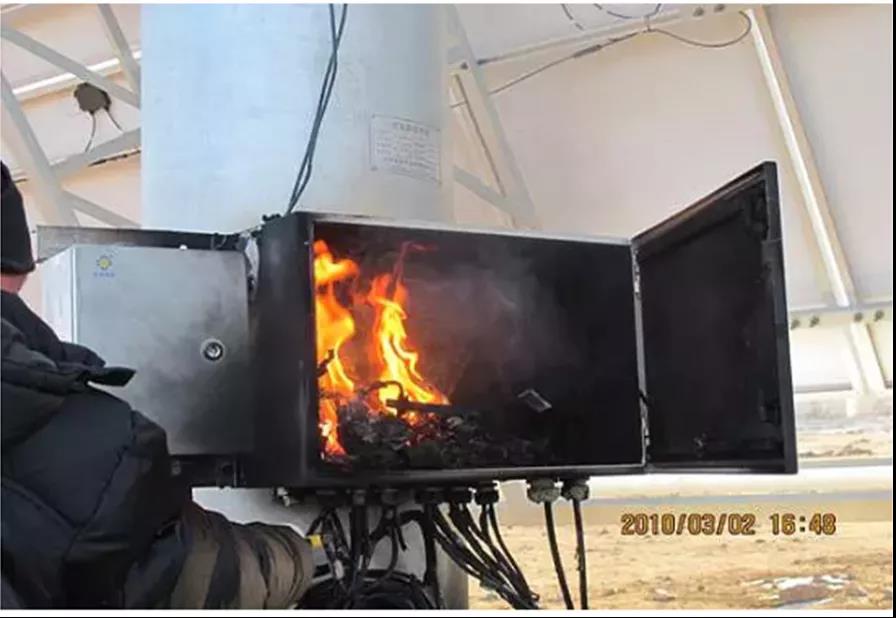

下圖是幾個比較嚴重的匯流箱燒毀事故: 看到這滿目瘡痍的匯流箱,小伙伴們是不是有點后怕?確實,匯流箱一旦發生火災,對光伏電站生產工作的影響還是很大的。 那么,在日常生產活動中,我們要如何做好匯流箱設備安全管理呢?且聽小編給大家講一講。 為了掌握光伏組件設備的運行狀況,及時發現和消除設備缺陷預防事故的發生,確保完成發電計劃,應認真做好設備巡視檢查工作。 匯流箱檢查要求: 1)匯流箱應至少每月檢查一遍,及時發現,及時消缺,并在運行日志上面詳細記錄。 2)檢查匯流箱整體完整,無損壞、變形倒塌事故。 3)檢查匯流箱整體清潔無雜物,密封情況良好。 4)檢查螺絲有無松動、生銹現象。 5)檢查接線端子有無燒壞、螺絲有無松動現象。 6)檢查保險有無燒壞現象,檢查保險盒有無燒壞現象。 7)檢查防反二級管有無燒壞現象。 8)檢查回路電壓、電流正常。 9)檢查浪涌保護器是否正常。 10)檢查線路正常有無風化現象。 11)檢查接入?yún)R流箱的電線包扎牢固,絕緣是否老化。 12)檢查匯流箱通訊與后臺是否中斷。 13)檢查直流斷路器接線端螺絲有無松動,在夏季高溫天氣時要檢查直流斷路器溫度。 14)檢查匯流箱標識牌是否張貼牢固。 檢修匯流箱時的注意事項: 1)在檢修匯流箱某一支路時,一定要先斷開斷路器,再扳開要檢修支路的保險盒,然后合上斷路器,再去檢修匯線。切記不能再未斷開直流斷路器時就去拔M4插頭,也不能在未斷開直流斷路器的情況下直接去扳開保險盒,以免造成人生安全事故。 2)在檢修匯流箱時,養成習慣性的將所有螺絲緊固一遍,在緊固螺絲時一定要注意安全,避免手同時觸碰到正負極接線端,或者同時觸碰到正極和PE線或者負極和PE線。
