合理確定防火間距與臨界引燃輻射熱強度
轉載。
3.1.2 合理確定防火間距與臨界引燃輻射熱強度
1、規范規定
《建筑防火通用規范》GB 55037-2022第3.1.2條規定,工業與民用建筑應根據建筑使用性質、建筑高度、耐火等級及火災危險性等合理確定防火間距,建筑之間的防火間距應保證任意一側建筑外墻受到的相鄰建筑火災輻射熱強度均低于其臨界引燃輻射熱強度。
【條文說明】
本條規定了建筑物之間防火間距的確定原則和防火間距應滿足的性能要求。
建筑物之間的防火間距要根據建筑的耐火等級、外墻的耐火性能與防火構造、建筑的高度與火災危險性、建筑外部的消防救援條件等影響防火間距的主要因素,按照防止相鄰建筑發生火災后相互蔓延和方便消防救援的原則確定。
各類建筑的防火間距應符合本規范的規定,本規范未規定者,應按照本條規定的性能要求確定;當國家現行相關技術標準有明確要求時,可以按照相應標準的規定確定。
2、對應條文
《建筑設計防火規范》GB 50016-2014(2018年版)

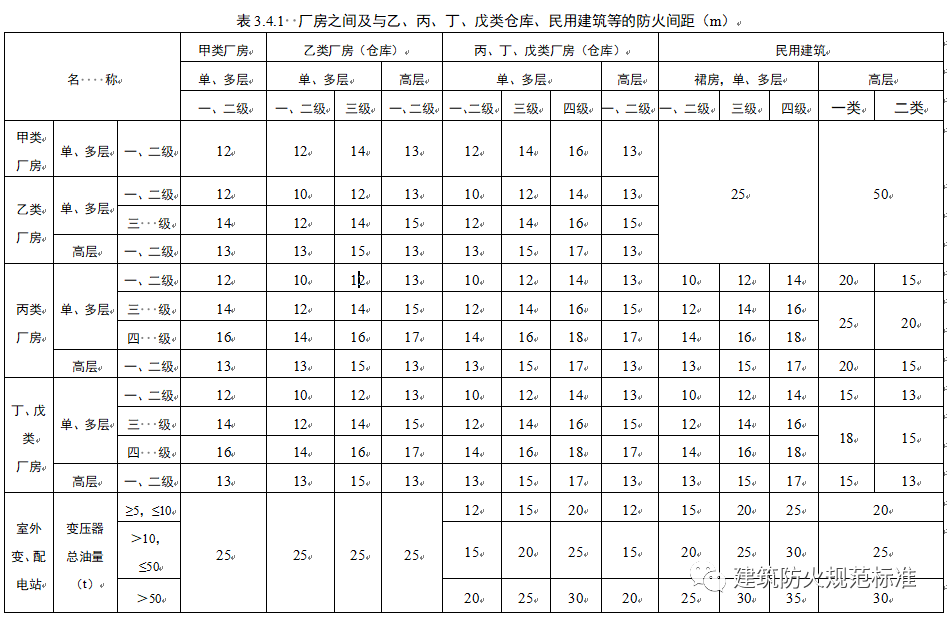

3.4.1 除本規范另有規定外,廠房之間及與乙、丙、丁、戊類倉庫、民用建筑等的防火間距不應小于表3.4.1的規定,與甲類倉庫的防火間距應符合本規范第3.5.1條的規定。
注:1 乙類廠房與重要公共建筑的防火間距不宜小于50m;與明火或散發火花地點,不宜小于30m。單、多層戊類廠房之間及與戊類倉庫的防火間距可按本表的規定減少2m,與民用建筑的防火間距可將戊類廠房等同民用建筑按本規范第5.2.2條的規定執行。為丙、丁、戊類廠房服務而單獨設置的生活用房應按民用建筑確定,與所屬?gòu)S房的防火間距不應小于6m。確需相鄰布置時,應符合本表注2、3的規定。
2 兩座廠房相鄰較高一面外墻為防火墻,或相鄰兩座高度相同的一、二級耐火等級建筑中相鄰任一側外墻為防火墻且屋頂?shù)哪突饦O限不低于1.00h時,其防火間距不限,但甲類廠房之間不應小于4m。兩座丙、丁、戊類廠房相鄰兩面外墻均為不燃性墻體,當無外露的可燃性屋檐,每面外墻上的門、窗、洞口面積之和各不大于外墻面積的5%,且門、窗、洞口不正對開設時,其防火間距可按本表的規定減少25%。甲、乙類廠房(倉庫)不應與本規范第3.3.5條規定外的其他建筑貼鄰。
3 兩座一、二級耐火等級的廠房,當相鄰較低一面外墻為防火墻且較低一座廠房的屋頂無天窗,屋頂?shù)哪突饦O限不低于1.00h,或相鄰較高一面外墻的門、窗等開口部位設置甲級防火門、窗或防火分隔水幕或按本規范第6.5.3條的規定設置防火卷簾時,甲、乙類廠房之間的防火間距不應小于6m;丙、丁、戊類廠房之間的防火間距不應小于4m。
4 發電廠內的主變壓器,其油量可按單臺確定。
5 耐火等級低于四級的既有廠房,其耐火等級可按四級確定。
6 當丙、丁、戊類廠房與丙、丁、戊類倉庫相鄰時,應符合本表注2、3的規定。
3.5.1 甲類倉庫之間及與其他建筑、明火或散發火花地點、鐵路、道路等的防火間距不應小于表3.5.1的規定。
表3.5.1 甲類倉庫之間及與其他建筑、明火
或散發火花地點、鐵路、道路等的防火間距
名 稱 | 甲類倉庫(儲量,t) | |||||
甲類儲存物品第3、4項 | 甲類儲存物品第1、2、5、6項 | |||||
≤5 | >5 | ≤10 | >10 | |||
高層民用建筑、重要公共建筑 | 50 | |||||
裙房、其他民用建筑、 明火或散發火花地點 | 30 | 40 | 25 | 30 | ||
甲類倉庫 | 20 | 20 | 20 | 20 | ||
廠房和乙、丙、丁、戊類倉庫 | 一、二級 | 15 | 20 | 12 | 15 | |
三級 | 20 | 25 | 15 | 20 | ||
四級 | 25 | 30 | 20 | 25 | ||
電力系統電壓為35kV~500kV且每臺變壓器容量不小于10MV·A的室外變、配電站,工業企業的變壓器總油量大于5t的室外降壓變電站 | 30 | 40 | 25 | 30 | ||
廠外鐵路線中心線 | 40 | |||||
廠內鐵路線中心線 | 30 | |||||
廠外道路路邊 | 20 | |||||
廠內道路路邊 | 主要 | 10 | ||||
次要 | 5 |
注:甲類倉庫之間的防火間距,當?shù)?/span>3、4項物品儲量不大于2t,第1、2、5、6項物品儲量不大于5t時,不應小于12m。甲類倉庫與高層倉庫的防火間距不應小于13m。

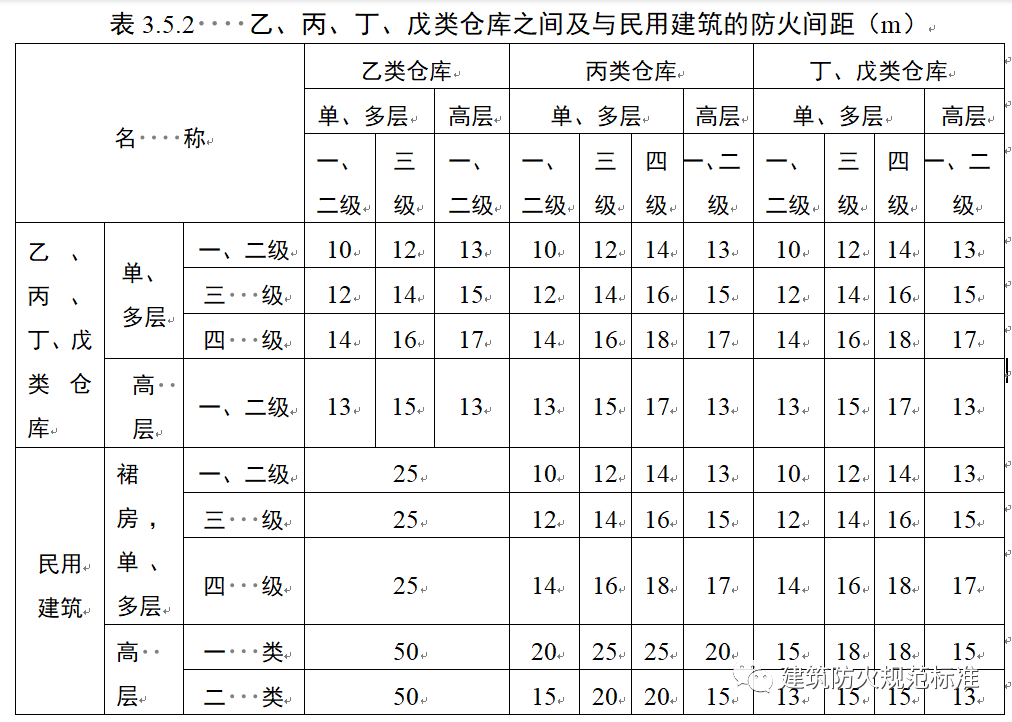

3.5.2 除本規范另有規定外,乙、丙、丁、戊類倉庫之間及與民用建筑的防火間距,不應小于表3.5.2的規定。
注:1 單、多層戊類倉庫之間的防火間距,可按本表的規定減少2m。
2 兩座倉庫的相鄰?fù)鈮鶠榉阑饓r(shí),防火間距可以減小,但丙類倉庫,不應小于6m;丁、戊類倉庫,不應小于4m。兩座倉庫相鄰較高一面外墻為防火墻,或相鄰兩座高度相同的一、二級耐火等級建筑中相鄰任一側外墻為防火墻且屋頂?shù)哪突饦O限不低于1.00h,且總占地面積不大于本規范第3.3.2條一座倉庫的最大允許占地面積規定時,其防火間距不限。
3 除乙類第6項物品外的乙類倉庫,與民用建筑的防火間距不宜小于25m,與重要公共建筑的防火間距不應小于50m,與鐵路、道路等的防火間距不宜小于表3.5.1中甲類倉庫與鐵路、道路等的防火間距。
5.2.2 民用建筑之間的防火間距不應小于表5.2.2的規定,與其他建筑的防火間距,除應符合本規范第5.2節的規定外,尚應符合本規范其他章的有關規定。
表5.2.2 民用建筑之間的防火間距
建筑類別 | 高層民用建筑 | 裙房和其他民用建筑 | |||
一、二級 | 一、二級 | 三級 | 四級 | ||
高層民用建筑 | 一、二級 | 13 | 9 | 11 | 14 |
裙房和其他民用建筑 | 一、二級 | 9 | 6 | 7 | 9 |
三 級 | 11 | 7 | 8 | 10 | |
四 級 | 14 | 9 | 10 | 12 |
注:1 相鄰兩座單、多層建筑,當相鄰?fù)鈮椴蝗夹詨w且無外露的可燃性屋檐,每面外墻上無防火保護的門、窗、洞口不正對開設且該門、窗、洞口的面積之和不大于外墻面積的5%時,其防火間距可按本表的規定減少25%。
2 兩座建筑相鄰較高一面外墻為防火墻,或高出相鄰較低一座一、二級耐火等級建筑的屋面15m及以下范圍內的外墻為防火墻時,其防火間距不限。
3 相鄰兩座高度相同的一、二級耐火等級建筑中相鄰任一側外墻為防火墻,屋頂?shù)哪突饦O限不低于1.00h時,其防火間距不限。
4 相鄰兩座建筑中較低一座建筑的耐火等級不低于二級,相鄰較低一面外墻為防火墻且屋頂無天窗,屋頂?shù)哪突饦O限不低于1.00h時,其防火間距不應小于3.5m;對于高層建筑,不應小于4m。
5 相鄰兩座建筑中較低一座建筑的耐火等級不低于二級且屋頂無天窗,相鄰較高一面外墻高出較低一座建筑的屋面15m及以下范圍內的開口部位設置甲級防火門、窗,或設置符合現行國家標準《自動噴水滅火系統設計規范》GB 50084規定的防火分隔水幕或本規范第6.5.3條規定的防火卷簾時,其防火間距不應小于3.5m;對于高層建筑,不應小于4m。
6 相鄰建筑通過連廊、天橋或底部的建筑物等連接時,其間距不應小于本表的規定。
7 耐火等級低于四級的既有建筑,其耐火等級可按四級確定。
3、條文分析
(1)合理確定防火間距
符合《建筑設計防火規范》GB 50016-2014(2018年版)第3.4.1條、第3.5.1條、第3.5.2條、第5.2.2條等有關防火間距的規定,即視為滿足“合理確定防火間距”的要求。
(2)臨界引燃輻射熱強度
1)《對火反應試驗 建筑制品在輻射熱源下的著火性試驗方法》GB/T 14523-2007
本標準規定了在規定熱輻射條件下,厚度不超過70mm的材料、復合材料或組件水平放置時,其受火面的著火性的試驗方法。
2)《石油化工企業設計防火標準》GB50160-2008(2018年版)
4.2.6A 2座及2座以上的高架火炬宜集中布置在同一個區域。火炬高度和火炬之間的防火間距應確保事故放空時輻射熱不影響相鄰火炬的檢修和運行。
【條文說明】
大多數石油化工企業都經過多次改建、擴建,當對火炬設施進行改建、擴建時,同一企業內可能出現2座及2座以上火炬。為了充分利用土地資源和方便操作及管理,規定2座及2座以上火炬宜集中布置在同一個區域。集中布置的火炬要避免火炬高度不同造成的相互影響?;鹁嬖跈z修時,檢修人員應該穿戴防護服,當相鄰火炬發生事故放空,檢修人員應迅速撤離至安全地點。防護服性能可按人員承受的輻射熱強度不超過4.73kW/㎡考慮。如有必要,還可采取其他措施,如設置遮蔽棚或庇護所等。
