— 1 —

防雷規范要求

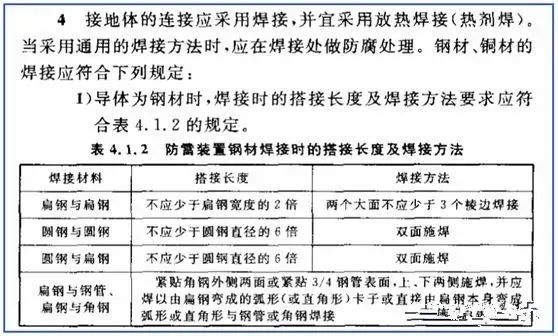

①《建筑物防雷工程施工與質量驗收規范》（GB50601-2010）4.1.2

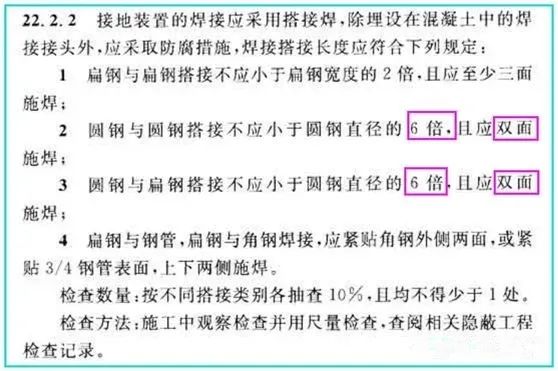

② 《建筑電氣工程施工質量驗收規范》（GB 50303-2015）

接地裝置的焊接應采用搭接焊接，除埋設在混凝土中的焊接接頭外，應采取防腐措施，圓鋼與扁鋼（圓鋼）焊接長度不小于圓鋼直徑的6倍，雙面施焊。

其他防雷相關規范均要求一致，不再贅述。

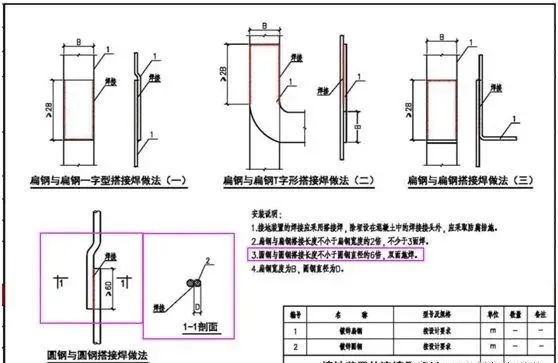

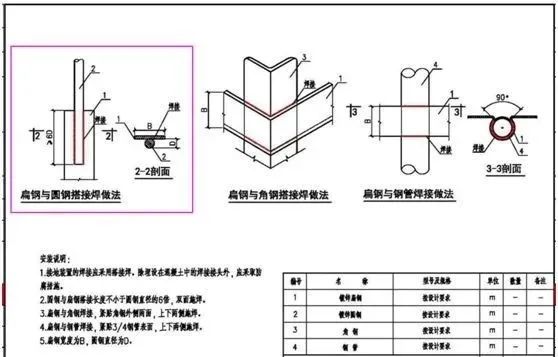

③ 圖集

規范和圖集均要求雙面焊接，原則上是不允許單面焊接。

— 2 —

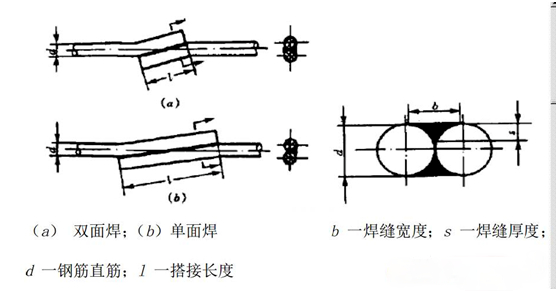

單面焊接、雙面焊接比較

單面焊：焊接鋼筋時只在兩個鋼筋接頭的一面或一側施焊；

雙面焊：在第一個面焊完后，再在背面施焊。

單面焊的優點：受操作空間影響小，易操作，焊接方便，因?yàn)橹缓敢幻妫蛇m用范圍比雙面焊更大，

缺點：搭接的長度較長，傳力途徑偏心。

相對于單面焊，雙面焊鋼筋接頭焊縫處應力分布比較均勻，成型好，焊縫質量高。

雙面焊的搭接長度較單面焊短，傳力途徑沿鋼筋軸線，強度，耐受度都好于單面焊。

— 3 —

鋼筋焊接及驗收規程

鋼筋搭接焊，宜采用雙面焊接；

當不能進行雙面焊接時，可采用單面焊，

但焊接長度為雙面焊接的2倍。

— 4 —

最后的話

從防雷規范、圖集的要求均為雙面焊接，

即正常情況下都應該是雙面焊接的，

原則上是不允許單面焊接的。

施工應盡可能創造施工條件，滿足雙面焊接。

當不滿足焊接要求時，可采用螺栓緊固的卡夾器連接。

若因施工現場沒有操作空間選擇采用單面焊接，

應按《鋼筋焊接及驗收規程》（JGJ18-2012）4.5.5 執行，

且搭接長度不小于雙面焊接的2倍，即12D。

（但此做法不滿足防雷設計、施工及驗收規范，盡量避免）
