一、固定二氧化碳系統存在多項重大缺陷的案例及其分析
| 龍骨安放日期 | 2004.5.28 | 總噸 | 2758 |
| 船舶長度 | 84.50m | 船舶類型 | 集裝箱船 |
| 主機功率 | 1060KW | 型寬 | 15.88m |
| 種類 | 內河船 | 型深 | 6.20m |

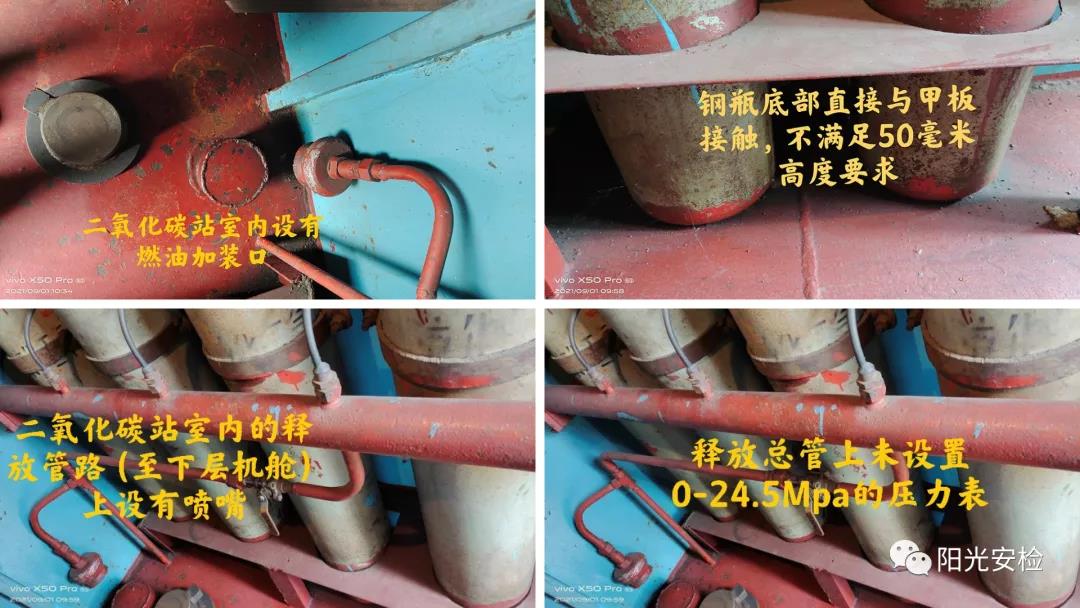

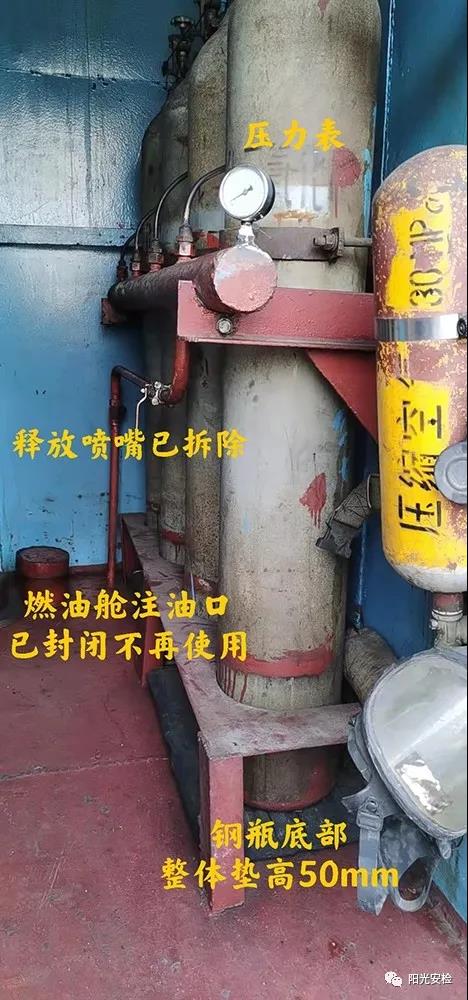

浦東海事局安檢員對某集裝箱船“XX”開展船旗國監督檢查，共發現11項缺陷，其中滯留缺陷2項。在檢查該船固定二氧化碳系統時發現，該船二氧化碳站室內設有燃油加裝口，且二氧化碳系統在管路布置，鋼瓶存放等方面存在多項安全缺陷。二氧化碳站室內的釋放管路上設有噴嘴，釋放總管無壓力表，鋼瓶離甲板高度不足50毫米，二氧化碳站室內設有燃油加裝口。根據《內河船舶法定檢驗技術規則2004》 第7篇第3章3.53.5.2.1 ：滅火站室是施放二氧化碳滅火系統的滅火劑的操縱處所，應只用于存放滅火劑容器以及與系統有關的部件和設備。3.5.4.7：所有二氧化碳鋼瓶應加以固定，以防止移動。其離甲板高度至少為50mm。3.5.5.3：二氧化碳分配閥箱至每一被保護艙室應有獨立的支管，每一支管在分配閥箱上應設有控制閥，各控制閥須標明被保護艙室的名稱。3.5.5.5：在每個二氧化碳的瓶頭閥至結合管的連接管上，應裝有止回閥；在集合管至分配閥箱的總管上應裝有量程為0-24.5Mpa的壓力表。 本船安放龍骨時間為2004年5月28日，《內河船舶法定檢驗技術規則2004》對該船適用。在檢查該輪二氧化碳站室時發現:1、該船在站室內的二氧化碳系統至機艙的釋放管路上設有一個截止閥和一個釋放噴嘴，噴嘴下部設有一個燃油艙燃油注油口，如機艙發生火情開啟瓶頭閥和通往機艙的截止閥后，二氧化碳滅火劑將同時釋放至二氧化碳站室和機艙，對站室內的操作人員造成重大安全威脅；2、站室內二氧化碳鋼瓶瓶體有較多點狀銹斑，檢查人員發現二氧化碳鋼瓶底部與甲板直接接觸，內河船舶由于干舷較低，通常位于干舷甲板的二氧化碳站室特別是甲板濕度較大，如鋼瓶底部直接與甲板接觸，瓶體尤其是底部容易銹蝕，對高壓二氧化碳鋼瓶的強度和耐壓性能造成不利影響，因此河規要求鋼瓶底部與甲板的高度至少為50mm；3、該船的集合管至分配閥箱的總管上未設置壓力表（0-24.5Mpa）；4、該船設有兩個各約40立方的燃油艙加裝柴油，其中2號燃油艙的燃油加裝管路通至二氧化碳站室內，該油艙的燃油加裝作業需在二氧化碳站室內進行，船員解釋當初為了加油作業安全而在二氧化碳系統至機艙的釋放管路上自行加裝了一個噴嘴。上述情況明顯違反了二氧化碳站室作為施放滅火劑的操縱處所，應只用于存放滅火劑容器以及與系統有關的部件和設備的要求。該船采取糾正措施如下：對位于二氧化碳站室內的2號燃油艙注油口予以封閉不再使用，并計劃在年度檢驗時對2號燃油艙的燃油加注管路進行改造；拆除位于站室內的二氧化碳釋放噴嘴，將所有二氧化碳鋼瓶整體墊高50mm，同時在釋放總管上加裝量程為0-24.5Mpa的壓力表。經現場復查確認上述缺陷整改完畢。1、二氧化碳系統檢驗報告檢查★船舶是否持有固定二氧化碳系統的二氧化碳鋼瓶劑量的稱重、管系吹通、氣密試驗、液壓試驗報告、報告是否在有效期內。2、二氧化碳系統管系及關鍵性設備檢查★二氧化碳系統管系、瓶頭閥是否松動、是否存在漏氣等現象。
★各分配閥是否處于關閉狀況、開閥手柄、手輪是否缺少。★是否按要求裝設了瓶頭閥泄放管，該管需引至室外開敞甲板處。★總管上是否裝有0～24.5Mpa量程的壓力表，壓力表是否正常，其連接接頭是否存在漏氣現象。★與分配閥相連的分配管上是否清楚地標明所通往的保護處所和艙室。★瓶頭閥上安裝的保險銷是否按照說明書的要求拔除。★報警聲響是否明顯區別于其他報警，且能在被保護處所任何部位均能聽清。★拉索式手動啟動裝置是否存在拉索被卡住的情況，轉向滑輪是否牢固活絡，瓶頭閥開啟手柄是否與拉索連接正確、牢固，并保持在同一水平面上。手拉環存放盒內拉索把手是否完整可用，盒內安裝的報警行程開關是否有效。★船員是否熟悉本船二氧化碳系統管路布置和釋放的操作程序。1、固定二氧化碳系統鋼瓶瓶頭閥及釋放開關被綁扎，不能即刻可用。2、固定二氧化碳系統釋放預報警電源未供電。4、固定二氧化碳系統總管上的壓力表顯示有壓力，可能存在泄漏或壓力表故障。5、固定二氧化碳系統對機艙和貨泵艙釋放預報警失效。
6、固定二氧化碳系統釋放管路通過起居處所。7、固定二氧化碳系統瓶頭閥保險銷未根據說明書要求進行拆除。10、二氧化碳間未設置與駕駛臺直接聯系的通信設施。11、二氧化碳間主照明（應急照明）故障。12、二氧化碳間與毗鄰起居處所艙壁有開口未保持氣密。13、二氧化碳鋼瓶稱重報告與管路吹通報告已過有效期。14、二氧化碳系統氣動釋放的氮?dú)怛?qū)動瓶壓力不足，氣動管路松脫。15、二氧化碳系統未設置通往室外開敞甲板的鋼瓶瓶頭閥安全釋放裝置。
