三芯電纜是指三個單芯電纜的銅屏蔽相互貼合在一起的電纜。
按照《電纜線路施工及驗收標準和條文說明》(GB50168-2018)7.1.9條規定:三芯電力電纜在電纜中間接頭處,其電纜鎧裝、金屬屏蔽層應各自有良好的電氣連接并相互絕緣;在電纜終端頭處,電纜鎧裝、金屬屏蔽層應用接地線分別引出,并應接地良好。3kV~35kV高壓三相供電電纜,我國長期以來慣用普通統包三芯型。
三芯電纜品字形排列,三相電流相位差120度,在銅屏蔽及鎧裝上感應電壓為零。三芯電纜兩端銅屏蔽和鎧裝層接地,銅屏蔽與鎧裝上的電壓為0。但三相線芯的電流總有不平衡,銅屏蔽與鎧裝上將產生微弱的感應電流。當三相不平衡度增大時,感應電流隨之變大。當線路非正常運行狀態下(單相接地、相間短路):短時將在銅屏蔽和鎧裝層上將產生很大的感應電流,三芯電纜兩端銅屏蔽和鎧裝層接地,電壓仍保持為0,電流與屏蔽電阻成反比,且與兩個接地點的距離無關。此種情況下,若鎧裝不接地,將產生大電壓,在內護套或外護套薄弱點產生放電,損傷電纜內護套,甚至絕緣屏蔽或絕緣。

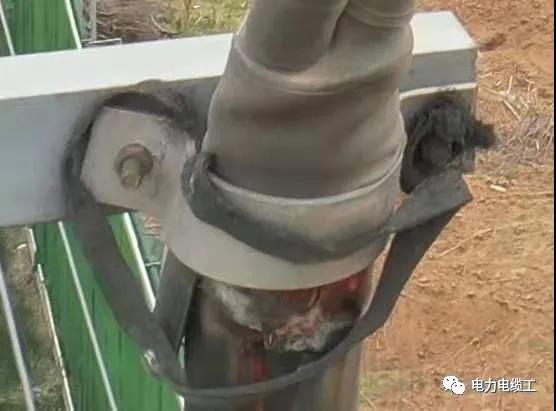

接地不良引起的35kV三芯電纜終端接地線處燒損缺陷
